固定拘束

固定拘束を使用すると、ターゲット面、エッジ、または頂点が荷重に応じて移動または変形することがなくなります。既定の設定では、固定拘束は、選択したエンティティのすべての移動または変形を、3 つの移動をすべて拘束することで防止します。完全に拘束されたモデルでは、剛体の移動がなくなります。

固定拘束では、3 つのボタンで固定する方向を定義します。既定では、すべての方向が固定されるので、すべてのボタンが選択されています。

固定拘束とリモート拘束を使用した変位の結果

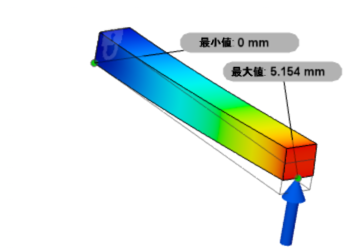

	一方の端点に固定拘束を適用し、もう一方の端点に荷重を適用した場合の変位を示す梁。
	リモート拘束を使用して 6 つの自由度(Ux、Uy、Uz、Rx、Ry、Rz)をすべて固定すると、固定拘束のように動作します。リモート拘束は、剛体リンクを使用してノード(剛体とみなす)を面に固定します。ノードがまったく変位または回転しない場合、事実上完全な剛体接続になります。

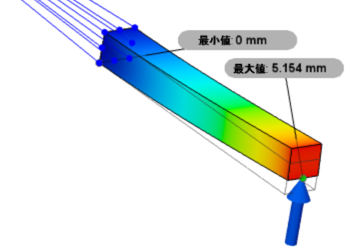

図 1: (a)固定拘束、および(b) 6 つの自由度がすべて固定されているリモート拘束、で同じ効果が生じることを示す変位の結果。
