最大有効距離

2 つの面が小さなギャップで隔てられたモデルがあるとします。荷重を適用する際にこれらの面が接触すると想定されます。シミュレーションでこれをテストするには、最大有効距離を設定する必要があります。この設定により、接触時に一方の面がもう一方の面に食い込むのを防ぎます。

最大有効距離は、接触認識において 2 つの面のノード間に許容される距離を指定します。オフセット接着や分離接触のタイプを使用する場合は、この設定をお勧めします。

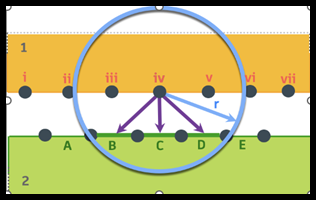

図 1.最大有効距離 r

ノード iv と要素(B)、(C)、(D)の間の接触を認識するとします。この場合、最大有効距離は「r」です。この距離「r」は、プライマリ面の「ノード iv」からセカンダリ面の要素(B)、(C)、(D)の周囲のノードまでの計測値です。

最大有効距離の設定

• 手動最大有効距離: [自動最大有効距離]を使用しない場合は、[最大有効距離]の値を手動で入力できます。これにより、指定した距離以内にある両面のノード間に接触要素が形成されます。

• 自動最大有効距離: 接触面が接触している場合は、[最大有効距離]の値を手動で入力する必要はありません。代わりに、[自動最大有効距離]を使用します。Fusion では、モデル サイズの一部に基づいてこれが自動的に計算されます。

• [自動最大有効距離]が無効で値が入力されていない場合: [自動最大有効距離]が無効で、[最大有効距離]の値が手動で入力されていない場合、モデルは両面のノード間に接触要素を形成しません。この設定では、面間に接触が想定されていないことを前提としています。

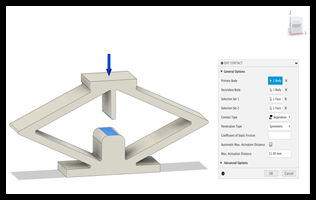

図 2.最大有効距離の値は、誤差のマージンを考慮し、10 mm のギャップよりも約 1.1 ～ 1.2 倍大きく設定されています。

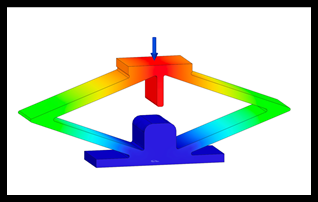

図 3.変形されていないモデル

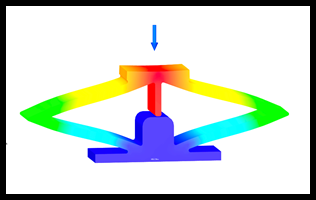

図 4.最大有効距離が指定されているため、食い込みはありません。

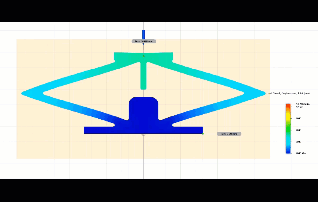

図 5.最大有効距離が指定されていないため、食い込みが発生しているアニメーション。
