過渡荷重
イベント シミュレーション スタディでは、時間の経過とともに変化する荷重(オブジェクトを通過する弾丸や、木材を切断する斧など)をシミュレートするように解析を設定します。荷重は過渡荷重で、時間の経過とともに振幅が変化します。シミュレーションの継続時間を指定し、その時間における過渡荷重および強制変位境界条件を表す振幅曲線を指定します。
イベント シミュレーション解析では、すべての荷重が過渡的であるかのように扱われます。時間依存の曲線が定義されていない場合、荷重は時間ゼロで瞬間的に適用され、イベントの持続時間中は一定になります。時間依存の曲線が定義されていない場合、適用された荷重が原因でシステムに突然の衝撃が生じます。
たとえば、解析で、指定した値までモデルに荷重を付加してから、荷重を除去してゼロに戻す場合です。このシミュレーションでは 2 つのステップを使用します。

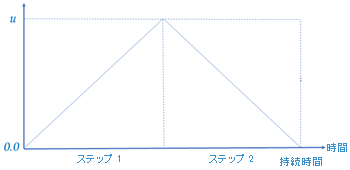

図 1: 線形傾斜が上/下に向く荷重/荷重除去の問題。
| 荷重 | 対象: | 使用目的 |
|---|---|---|
 過渡荷重 |
面、エッジ、または頂点。 | 過渡荷重を適用して、ボディのモーションの状態または方向を変更します。 |
 過渡圧力 |
面(単一または複数) | 定義した領域に圧力(単位面積あたりの力)を適用します。 圧力は次のようになります。
|
