アクティビティ 1: 新しい準静的イベント シミュレーション スタディを作成する

このアクティビティでは、スタディ 1 - 準静的イベント シミュレーションという新しいスタディを作成し、ランプ荷重下の銅ビレットによって発生する応力を決定します。スタディを設定するために、次のことを行います。

前提条件

ステップ

  1. 開始形状モデル[Copper billet (銅ビレット)]を[Y (上方向)]でデータ パネルの[Basic Training (基本トレーニング)]フォルダから開きます。

    1. データ パネルが現在表示されていない場合は、画面上部の データ パネルのアイコン [データ パネルを表示]をクリックします。

    2. データ パネルの最上位レベル(ホーム ビュー)は、[すべてのプロジェクト]と[サンプル]の 2 つのサブセクションに分かれています。[サンプル]に到達するまでスクロールダウンします。

    3. [Basic Training (基本トレーニング)\]フォルダをダブルクリックして開きます。

    4. [11 - Simulation (シミュレーション)]フォルダをダブルクリックして開きます。

    5. [Copper billet (銅ビレット)]モデルをダブルクリックして、キャンバス内に開きます。

      注: サンプル モデルは読み取り専用です。パーソナル プロジェクトにモデルのコピーを保存する必要があります。

  2. モデルを保存するパーソナル プロジェクトを指定します。

    1. 名前を付けて保存のアイコン ([ファイル] > [名前を付けて保存])をクリックします。
    2. [名前]フィールドに Copper billet などの名前を入力します。
    3. [場所]フィールドの横にある矢印ボタンを展開します。
    4. 既存のプロジェクトを特定してクリックするか、[新規プロジェクト]をクリックして新しいプロジェクトを開始します。

  3. モデルを保存するフォルダを指定または作成します。

    1. プロジェクト内のフォルダをダブルクリックして選択するか、新しいフォルダを作成します。
    2. 新しいフォルダを作成するには、[新規フォルダ]をクリックします。
    3. フォルダの名前を入力します(Copper billet など)。
    4. [Enter]を押します。
    5. フォルダをダブルクリックして、現在のファイルの保存場所にします。
    6. [保存]をクリックします。

  4. 新しいシミュレーション スタディとして[準静的イベント シミュレーション]を選択します。

    1. ツールバーの上部左端にある[作業スペースを変更]ドロップダウン メニューをクリックし、[シミュレーション]を選択します。

      [シミュレーション]作業スペース

    2. [新規スタディ]ダイアログ ボックスで、準静的イベント シミュレーション スタディのアイコン [準静的イベント シミュレーション]を選択します。

  5. [ステップごとの結果の間隔の数]を 10 に変更します。

    1. 大きいサムネイル イメージの右上隅で、設定のアイコン [設定]をクリックして[設定]ダイアログにアクセスします。

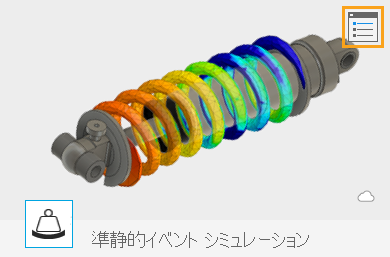

      設定ダイアログの場所

    2. [設定]ダイアログで、[ステップごとの結果の間隔の数]として 10 を入力します。

  6. メッシュ サイズを 0.25 mm に設定します。

    1. [設定]ダイアログで、ダイアログの左フレームから[メッシュ]を選択してメッシュ設定を表示します。
    2. [絶対サイズ]をクリックし、入力フィールドに 0.25 mm と入力します。
    3. [戻る]をクリックすると、変更が適用されます。
    4. [新規スタディ]ダイアログで、[スタディを作成]をクリックしてスタディを作成し、ダイアログを閉じます。

  7. 単位系を[メートル法(SI)]に変更します。

    1. キャンバスの左側のブラウザで、単位変更アイコン [単位]にカーソルを合わせ、編集アイコン [編集]をクリックします。
    2. [単位の設定]ダイアログで、[既定の単位セット]ドロップダウン リストから[メートル法(SI)]を選択します。
    3. [OK]をクリックして変更内容を確定し、ダイアログ ボックスを閉じます。

アクティビティ 1 のサマリー

このアクティビティでは、[シミュレーション]作業スペースに切り替えて準静的イベント シミュレーション スタディを作成し、そのパラメータを定義しました。次のことを行いました。
