チュートリアル: 準静的イベント シミュレーション

このチュートリアルでは、準静的イベント シミュレーション解析を使用して、ランプ荷重を受ける銅ビレットの 1/4 対称モデルによって発生する応力を確認します。ここでは固定ベース プレートの応力は考慮しないため、解析時間をさらに短縮するために固定ボディを剛体として定義します。

このチュートリアルの内容

• 新しいイベント シミュレーション スタディを作成し、そのパラメータを定義します
• 剛体を定義し、モデルの材料を変更します
• 下部プレート、ビレット、上部プレートに拘束を適用します
• 指定された変換拘束を適用して上部プレートの移動距離を定義し、解析時間を短縮するために自己接触を抑制します
• 解析を実行して結果を確認します

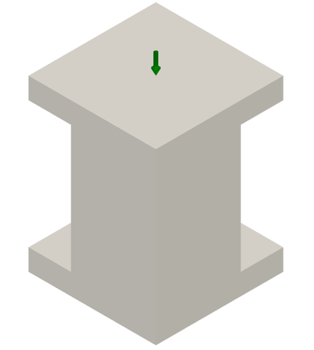

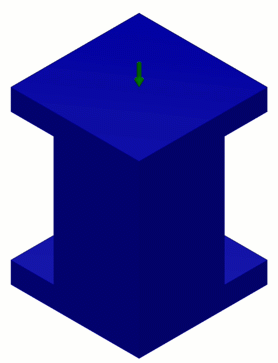

準静的イベント シミュレーション解析前の銅ビレット モデル	プレートがビレットを破壊する際の銅ビレットおよび上部プレートに対する張力と圧縮を示す銅ビレット モデル

前提条件

• このチュートリアルを完了するには、解析を実行するために十分なトークン、または Fusion Simulation Extension へのアクティブなサブスクリプションが、ご使用の Autodesk アカウントに必要です。
