橋梁路面に断面を追加するには

橋梁路面の線形に沿った任意のポイントに断面を追加することができます。

ビデオ: 橋梁路面および桁の断面を追加、変更する

1. 橋を選択します。

   橋の属性がスタックに表示されます。

   ヒント: ベスト プラクティスは、橋梁の桁が見えるようになるまでビューを傾けてから桁を 1 回クリックするという方法です。これにより、橋が選択されます。

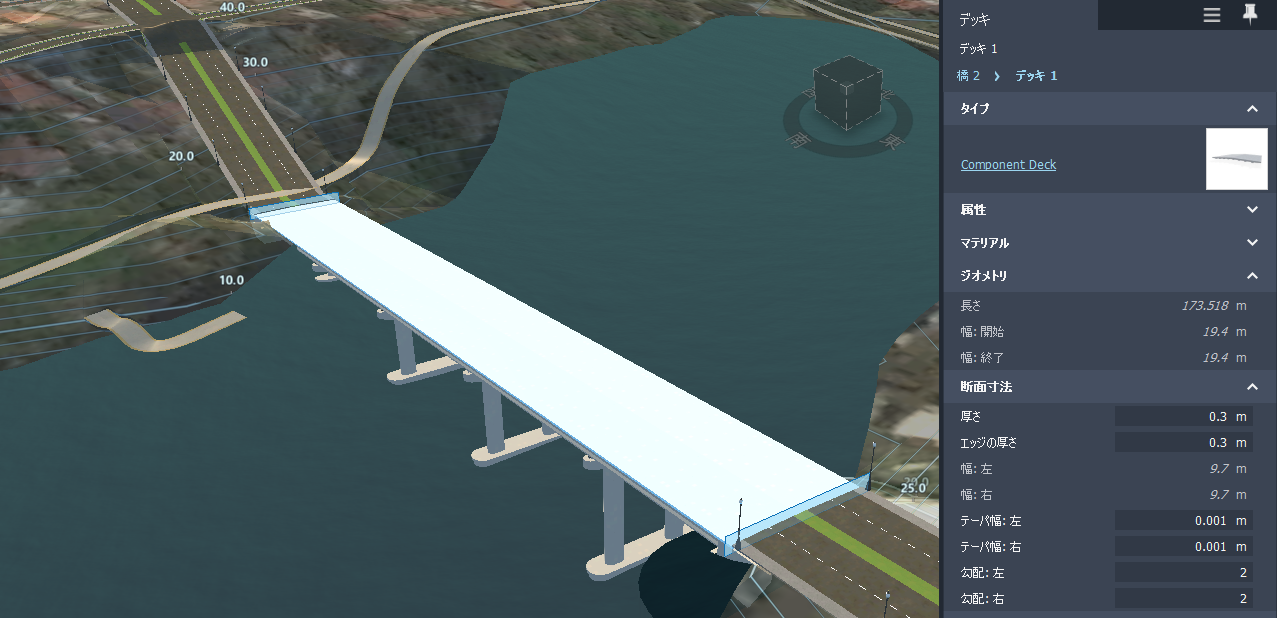

2. 橋梁路面をクリックして選択します。青いスライス ギズモが、橋梁路面の開始測点と終了測点に表示されます。各スライス ギズモは、その断面の位置でのデッキのジオメトリの変化を表しています。



   デッキの属性がスタックに表示されます。

   ヒント: 橋梁デッキを見やすくするには、橋梁コンポーネントを表示または非表示にします。

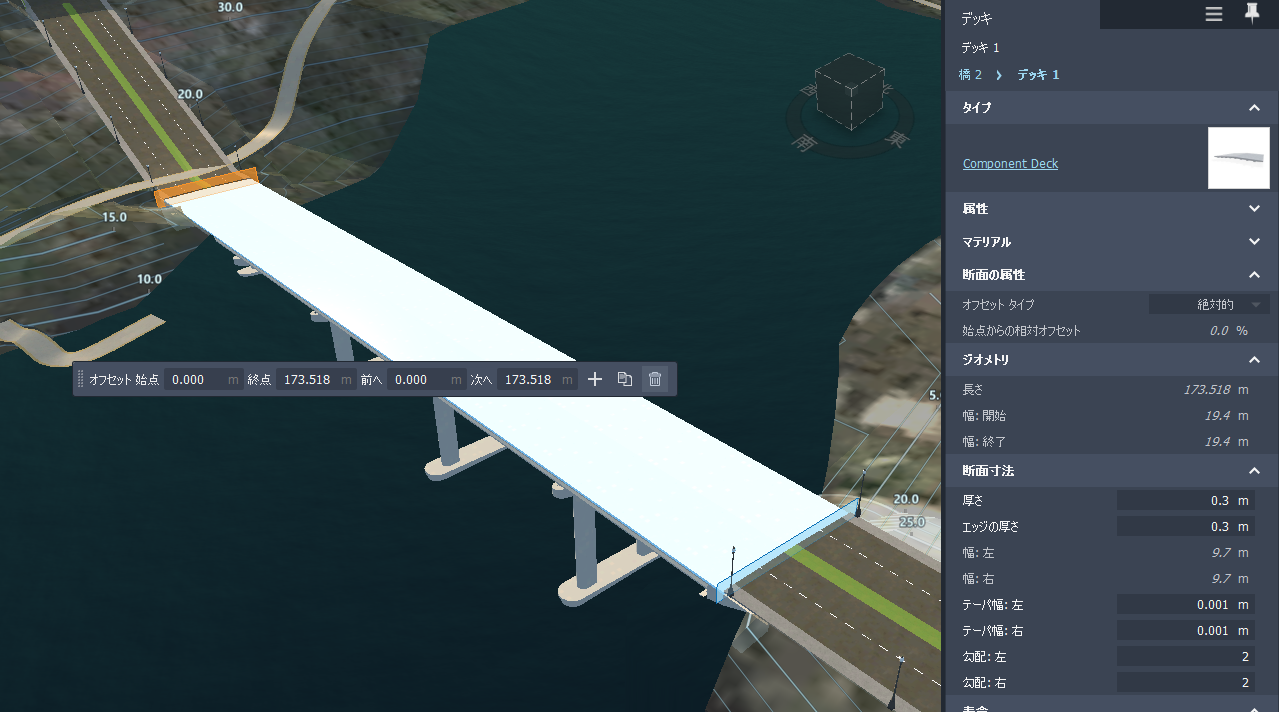

3. 青いスライス ギズモを 1 回クリックして選択します。選択したスライス ギズモがオレンジ色になります。選択したデッキの断面のスタックに[断面の属性]が表示されます。



4. ミニツールバーの をクリックするか、右クリックして[断面を追加]を選択します。

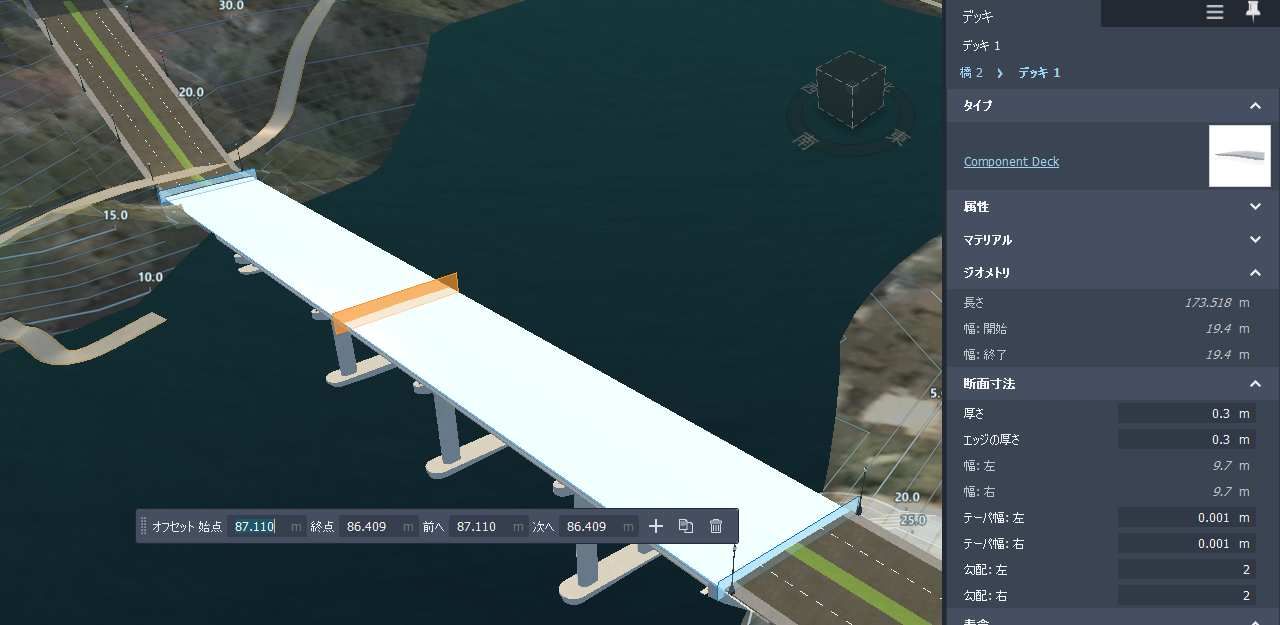

5. オレンジ色のスライス ギズモを使用して、新しい断面の位置を選択します。もう一度クリックして配置します。



   断面を追加すると、デッキを配置した場所のデッキのジオメトリの寸法が補間されます。

6. 新しい断面の属性がスタックに表示されます。

7. 必要に応じて、デッキの断面の属性を検査して、修正します。
