Output カテゴリ

説明

このカテゴリには、自分のグラフのデータ値を他のフロー グラフや Lua スクリプトで利用可能にするために使用できるノードが含まれています。

このノードをユニット フロー グラフ、エンティティに割り当てるフロー グラフ、またはフロー サブルーチンで使用すると、新しい出力データ接続が、このユニット、他のフロー グラフ内のエンティティまたはサブルーチンを表すフロー ノードで、使用可能になります。他のフロー グラフがこの出力データ接続からデータを読み取る場合はいつでも、このユニット、エンティティまたはサブルーチンによって External Output ノードに渡された最後の値を受け取ります。

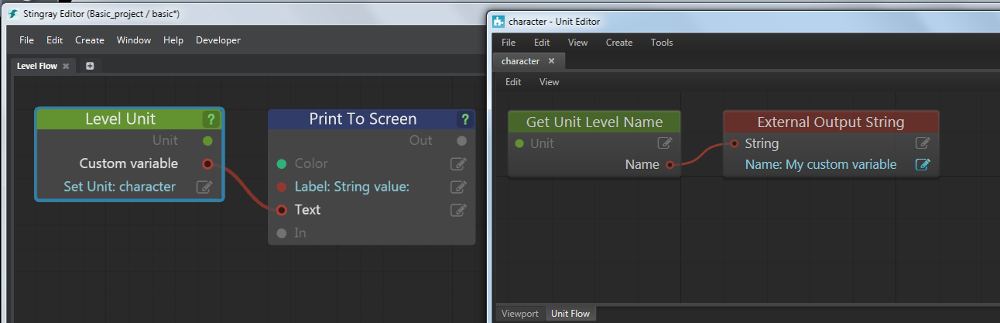

たとえば、次の図は、Custom variable という名前の External Output String ノードが含まれているユニット フローを示します。このユニット用の Data > Level Unit ノードがレベル フロー グラフに含まれているときは、自動的に同じ名前の出力接続が提供されます。レベル フロー グラフがこの出力接続から値を読み取るときに、ユニット フロー グラフが External Output String ノードに最後に渡した値を取得します。この場合は、Get Unit Level Name ノードによって生成された文字列です。

External In Event

さらに、stingray.Level.flow_variable()、stingray.Unit.flow_variable()、または stingray.FlowComponent.flow_variable() を呼び出すことによって、Lua から外部出力変数を読み取ることができます。

この参照ページは、次の概要トピックと関連付けられています

「ゲームプレイを作成する > Flow と Lua の間で通信する」

ノード

External Output Actor 他のフロー グラフまたは Lua で読み取ることができるようにアクター値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このアクターを取得できます。
入力
actor		Actor			公開するアクターです。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Boolean 他のフロー グラフまたは Lua で読み取ることができるようにブール値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このブール値を取得できます。
入力
boolean		Boolean			公開するブール値です。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Camera 他のフロー グラフまたは Lua で読み取ることができるようにカメラ値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このカメラを取得できます。
入力
camera		Camera			公開するカメラです。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Entity 他のフロー グラフまたは Lua で読み取ることができるようにエンティティ値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このエンティティを取得できます。
入力
entity		Entity			公開するエンティティです。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Id 他のフロー グラフまたは Lua で読み取ることができるように ID 値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、この ID を取得できます。
入力
id		Id Value			公開する ID です。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Light 他のフロー グラフまたは Lua で読み取ることができるようにライト値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このライトを取得できます。
入力
light		Light			公開するライトです。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Material 他のフロー グラフまたは Lua で読み取ることができるようにマテリアル値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このマテリアルを取得できます。
入力
material		Material			公開するマテリアルです。 これはベース クラスから "non-input input string" を使用するため、カスタムのままとします。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Mesh 他のフロー グラフまたは Lua で読み取ることができるようにメッシュ値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このメッシュを取得できます。
入力
mesh		Mesh			公開するメッシュです。 これはベース クラスから "non-input input string" を使用するため、カスタムのままとします。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Mover 他のフロー グラフまたは Lua で読み取ることができるようにムーバ値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このムーバを取得できます。
入力
mover		Mover			公開するムーバです。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Numeric 他のフロー グラフまたは Lua で読み取ることができるように数値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、この数値を取得できます。
入力
float		Numeric			公開する数値です。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Quaternion 他のフロー グラフまたは Lua で読み取ることができるようにクォータニオン値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このクォータニオンを取得できます。
入力
quaternion		Quaternion			公開するクォータニオンです。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output String 他のフロー グラフまたは Lua で読み取ることができるように文字列値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、この文字列を取得できます。
入力
string		String			公開する文字列です。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Unit 他のフロー グラフまたは Lua で読み取ることができるようにユニット値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、このユニットを取得できます。
入力
unit		Unit			公開するユニットです。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Output Vector 3 他のフロー グラフまたは Lua で読み取ることができるように vector3 値を公開します。

変数
		Name		string	外部変数の名前です。他のフロー グラフまたはサブルーチンはこの名前の出力接続を使用して、この vector3 を取得できます。
入力
vector3		Vector 3			公開する vector3 です。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。
