ローラは、けん引をサーフェスに適用する繊維配置マシンで使用されます。いくつかのタイプのローラを、それぞれに個別の特性とパラメータを設定して、作成することができます。製造環境で使用している機器に合わせてパラメータを調整します。ほとんどのパラメータは、ローラを追加または編集したときに開かれる[ローラ]ダイアログ ボックス内で説明されています。これらの説明のうちいくつかがここに含まれます。
[ローラ]ダイアログ ボックスで値を入力するときに、mm、in、ft (長さ)や N、lbf (力)などの標準の計測単位を使用できます。これらは、現在のドキュメントの既定の単位に自動的に変換されます。

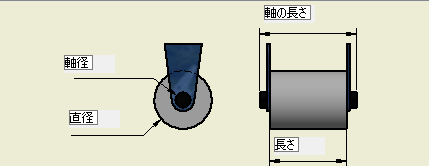

圧縮可能ローラ
圧縮可能ローラは、1 つのセグメントからなるローラで、その最大コンパクト化力をローラ全体に分散させます。シリコンなどの固体マテリアルで構成され、サーフェスに押し付けられたときに圧縮できるように通常はしなりやすいものです。
[ローラ]ダイアログ ボックスでセグメント分割ローラのパラメータを編集します。
- [直径]
- ローラの直径です。

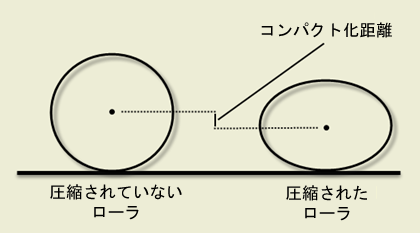

- [コンパクト化距離]
- ローラがサーフェスに対して圧縮されるときに、ローラの中心が移動できる最大距離です。
ローラの中心の位置は NC 点の法線ベクトルに影響し、コンパクト化が不足する状況を減らすのに役立ちます。このため、位置を知っておくことは重要です。法線ベクトルのすべての回転は、ローラの中心を基準として行われます。コンパクト化距離は、衝突回避のために行われるすべての回転に関しても重要です。
- [軸の長さ]
- ローラがマウントされる軸の長さです。これはローラ自体の長さより長くなるはずです。
- [軸径]
- 軸の直径です。
- [コンパクト化力]
- ローラをその最大コンパクト化距離に圧縮するのに必要な力で、単位はニュートン(N)です。この力は、マシン ヘッドを通してローラに適用されます。必要な場合は、重量ポンド(「100lbf」など)で入力できます。値はニュートンに変換されます。
- [長さ]
- ローラの長さです。

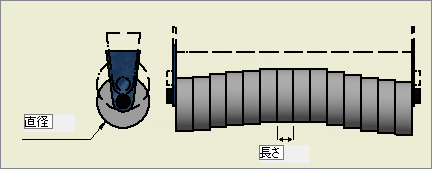

機械ローラ
機械ローラは複数セグメントのローラで、各セグメントで異なる圧縮力と距離を使用できます。各セグメントはスプリングごとにアタッチされています。

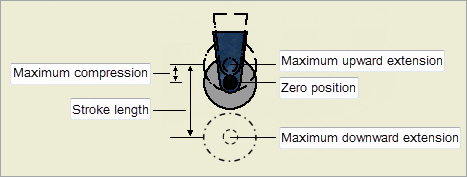

機械ローラがサーフェスに対して静止したときに、その開始位置をそのゼロ位置とみなします。機械ローラはスプリングごとにアタッチされているため、隆起したサーフェスを回転するときは、ゼロ位置からマシンに向けて上方向に、たとえば 2 インチずつ押されることができます。これがその最大圧縮になります。また、くぼんだサーフェスを回転するときは、ゼロ位置から下方向に(たとえば、ゼロ位置から 3 インチ下方に)伸びることもできます。その下方向の最大延長距離と上方向の最大圧縮距離の合計をストローク長と呼びます。たとえば、2 インチ + 3 インチ で 5 インチのストローク長になります。
[ローラ]ダイアログ ボックスの[ジオメトリ]セクションで機械ローラ全体のプロパティを編集します。[ローラ]ダイアログ ボックスの[セグメント]テーブルでセグメントの値を編集します。
- [直径]
- ローラの直径です。
- [長さ]
- セグメントの長さです。
- ストロークの長さ(Stroke Length)
- 最大上方延長と最大下方延長の間の距離です。
- 最大圧縮
- 最大上方延長とゼロ位置の間の距離です。これは、ローラがマシン ヘッドに向けて押し上げられることができる最大距離です。

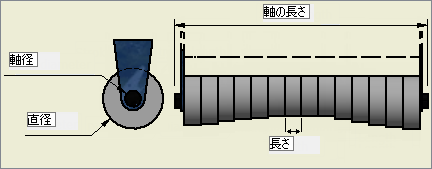

セグメント分割ローラ
セグメント分割ローラは、1 本の軸上の一連の圧縮可能ローラです。
各セグメントがそれぞれ一意の力をサーフェスに適用できます。これが特に役立つのは、適用中に外側のセグメントが下方(凸型のサーフェス)または上方(凹型のサーフェス)に位置する、凸型または凹型の大型サーフェスです。たとえば、機体の円柱の軸に平行の方向に、飛行機の胴体(凸型のサーフェス)にマテリアルを適用するとします。サーフェスの頂点をより簡単に圧縮できるように、ローラの中央部のセグメントを柔らかくするとよいでしょう。サーフェスがローラ軸から遠くなるエッジに向かうセグメントを硬くすることもできます。セグメント分割ローラの用途の広いサーフェスを使用すると、より効率的です。サーフェス全体で必要なパスが少ないためです。
[ローラ]ダイアログ ボックスの[ジオメトリ]セクションでセグメント分割ローラ全体のパラメータを編集します。
- [直径]
- セグメントの直径です。
- [コンパクト化距離]
- サーフェスに対して圧縮されるときに、セグメントの中心が移動できる最大距離です。
ローラの中心の位置は NC 点の法線ベクトルに影響し、コンパクト化が不足する状況を減らすのに役立ちます。このため、位置を知っておくことは重要です。法線ベクトルのすべての回転は、ローラの中心を基準として行われます。コンパクト化距離は、衝突回避のために行われるすべての回転に関しても重要です。
- [軸の長さ]
- セグメントがマウントされる軸の長さです。これはセグメントを組み合わせた長さより長くなるはずです。
- [軸径]
- 軸の直径です。
[ローラ]ダイアログ ボックスの[セグメント]テーブルで、ローラの各セグメントの値を編集します。
- [長さ]
- セグメントの長さです。
- [コンパクト化力]
- セグメントをその最大コンパクト化距離に圧縮するのに必要な力で、単位はニュートン(N)です。この力は、マシン ヘッドを通してローラに適用されます。必要な場合は、重量ポンド(「100lbf」など)で入力できます。値はニュートンに変換されます。全セグメントのコンパクト化力の合計は、ローラを目標のコンパクト化距離にコンパクト化するのに必要な合計コンパクト化力と同じ値になるはずです。セグメントの長さの合計は、軸の合計長よりも小さくなるはずです。
