ローラを使用する

マシンのローラを作成し、該当する場合はローラのセグメントを作成します。

ローラを作成する

1. Inventor で、パーツまたはアセンブリのドキュメントを作成します。
   ヒント: パーツ ドキュメントが適切な場合もありますが、複雑なローラの作成やローラへのジオメトリの追加を予定している場合は、アセンブリ ドキュメントを作成する必要があります。
2. [TruFiber]タブに移動します。
3. TruFiber リボンの[ローラ]をクリックします。


   Inventor は TruFiber ブラウザに切り替わり、ローラ ノードが追加されます。


4. TruFiber リボンの[ローラ]をクリックします。

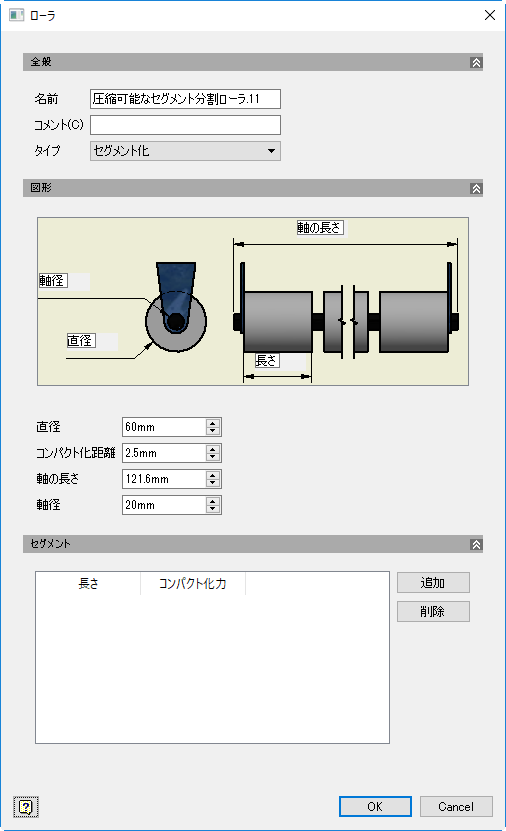

   [ローラ]ダイアログ ボックスが開きます。

5. 名前、タイプ、コメント、パラメータ、セグメントの情報(該当する場合)などのローラに関する情報を入力し、[OK]をクリックします。
   TruFiber ブラウザでローラ ノードの下にローラが作成されます。


6. ファイルを保存します。

ローラ セグメントを作成する

いくつかのローラはセグメントをサポートします。セグメントにより、マシンが複雑なサーフェスに容易に適合できるようになります。各セグメントには独自のプロパティを設定できます。

1. [ローラ]ダイアログ ボックスで、[セグメント化]など、セグメントをサポートするローラのタイプを選択します。

2. [セグメント]で[追加]をクリックします。
3. 表示されるダイアログ ボックスにセグメント パラメータを入力します。

   入力するパラメータが他のパラメータと競合しないことを確認してください。たとえば、セグメント分割ローラでは、全セグメントの合計の長さがシャフトの長さを超えることはできません。

ローラが作成されると、ツールパスを操作するときに TruFiber が衝突の可能性を検出できるように衝突ポイントを追加することができます。
