형상 투영 밀링 전략

형상 투영 툴패스는 일련의 곡선을 모형의 면에 투영하는 데 사용됩니다. 도구 경로는 도구의 중심선에서 이 곡선을 기계가공합니다.

곡선은 일반적으로 스케치 형상의 형식이지만 모형에서 모서리를 선택할 수도 있습니다. 이러한 곡선은 현재 도구 평면을 통과해 내려가 아래 모형의 면에 투영됩니다. 다중 깊이 매개변수를 사용하여 여러 Z 깊이를 작성할 수 있습니다.

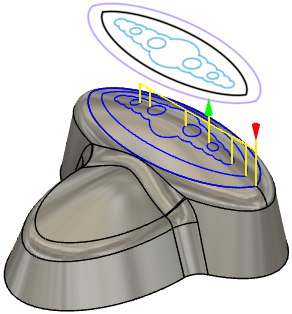

3D 모형에 투영된 도구 경로입니다.

특정 영역에 도구 경로를 포함하는 컨트롤이 있습니다. 기계가공 경계를 사용하여 X 및 Y에 기계가공 영역을 포함하고 높이 매개변수를 사용하여 Z에 기계가공 영역을 포함하지만, 기본적으로 모형의 모든 면으로 곡선을 형상 투영할 것으로 가정합니다.
