투영 도구 경로 생성
제조 작업공간 도구막대에서 밀링 > 3D > 형상 투영을 클릭합니다.
형상 투영 대화상자가 열립니다.
도구 탭에서 선택을 클릭하여 도구를 선택합니다. 사용할 도구를 작성하지 않은 경우 대화상자의 왼쪽 패널에 있는 Fusion 라이브러리에서 ** 밀링 도구(인치)(미터법) ** 또는 ** 밀링 도구(미터법) ** 라이브러리에서 도구를 선택합니다.
팁: 볼 노즈, 테이퍼된 밀링 및 오목/모따기 밀은 형상 투영 도구 경로에 가장 적합합니다.
동일한 대화상자에서 형상 탭으로 이동합니다. 투영할 형상을 선택합니다. 이 작업은 미리 준비된 스케치 형상 형식일 수 있지만 모형에서 모서리를 선택할 수도 있습니다. 선택한 형상이 곡선 선택 필드 내에 나열된 것을 볼 수 있습니다. 이러한 곡선은 현재 도구 평면을 통과해 내려가 Z 축을 따라 아래 모형의 면에 투영됩니다.

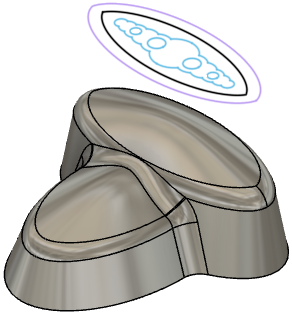

모형 위에 표시된 스케치 곡선
기계가공 경계가 있는 형상 투영된 도구 경로 영역을 포함시킨 다음 가공할 영역을 나타내는 모서리 또는 스케치를 선택할 수 있습니다. 선택하지 않으면 투영된 기계가공 면에 대해 전체 모형이 평가됩니다.
절삭조건 탭에서 축방향 간격띄우기를 설정하여 모형 면에 대한 절단의 최종 깊이를 제어합니다.
선택적 단계:
절단 방향을 변경하려면 방향 매개변수를 설정합니다.
다중 Z 깊이를 기계가공하려면 다중 깊이 매개변수를 사용합니다.
NC 프로그램 크기를 줄이려면 스무싱을 사용합니다.
확인을 클릭합니다.
도구 경로가 생성됩니다.
모형에 투영된 2D 스케치 곡선
