작업 4: 3D 포켓을 사용하여 레스트 거칠게 만들기

이 작업에서는 3D 포켓 클리어링(황삭) 전략을 사용하여 이전 작업의 20mm 도구가 맞지 않는 나머지 재질을 추가로 제거합니다.

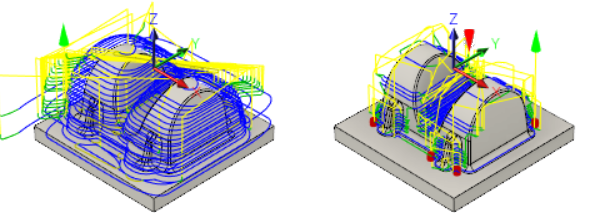

어댑티브 클리어링이 적용된 부품(왼쪽). 3D 포켓 클리어링(황삭)을 사용한 후의 부품(오른쪽).

필수 조건

• 어댑티브 클리어링 전략을 부품에 적용했습니다(작업 3).

단계

1. 포켓 대화상자에서 #13 - Ø6 R1mm 불 노즈 도구를 선택합니다.

   1. 제조 도구막대의 밀링 탭에서 3D > 포켓 클리어링(황삭) 을 선택합니다.
   2. 도구 탭 에서 선택을 클릭하여 도구 라이브러리에 액세스합니다.
   3. 튜토리얼 4 라이브러리에서 #13 - Ø6 R1mm - 불 노즈 도구를 선택합니다.
   4. 선택을 클릭하여 도구 선택 대화상자를 닫습니다.

2. 이전 작업에서 제거하지 않은 재질을 제거합니다.

   1. 형상 탭 을 클릭합니다.
   2. 레스트 가공 확인란을 사용으로 설정합니다.

3. 기계가공 패스 매개변수를 지정합니다.

   1. 절삭조건 탭 을 클릭합니다.
   2. 스무싱 편차를 1mm로 설정합니다.
   3. 스텝다운을 2mm로 설정합니다.
   4. 가공여유 그룹에서 측면 가공여유를 0.3mm로 설정합니다.

4. 급속이송 방법을 최단 경로로 설정합니다.

   1. 링크 탭 을 클릭합니다.
   2. 급속이송 방법 드롭다운 메뉴에서 최단 경로를 선택합니다. 이렇게 하면 가능한 가장 짧은 신속한 이동 경로를 제공하지만 신속한 동작이 선형 이동으로 보간되는 고속 구동 기계에서만 사용할 수 있습니다. 기계의 튜토리얼 부품을 기계가공하려면 기계 및 제어에 맞게 이 설정을 변경해야 할 수 있습니다.

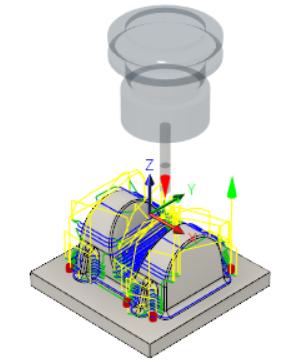

   3. 확인을 클릭하여 자동으로 툴패스 계산을 시작합니다. 캔버스에 미리보기가 나타납니다.

작업 4 요약

이 작업에서는 3D 포켓 클리어링(황삭) 전략을 사용하여 이전 작업의 20mm 도구가 도달할 수 없는 나머지 재질을 추가로 제거했습니다.
