작업 5: 윤곽선을 사용하여 경사 영역 기계가공

이 작업에서는 윤곽선 작업을 사용하여 부품의 경사 영역을 기계가공합니다. 0.2~0.4mm의 재질이 부품에 남아 있습니다(0.3mm의 가공여유 +/- 0.1mm 공차). 이 재질을 줄이기 위해 여러 중 마무리 작업이 사용됩니다.

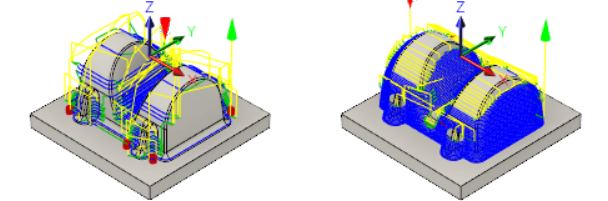

3D 포켓 클리어링(황삭)이 적용된 부품(왼쪽). 경사 영역에 대해 윤곽선을 사용한 후의 부품(오른쪽).

필수 조건

• 3D 포켓 클리어링(황삭) 전략을 부품에 적용했습니다(작업 4).

단계

1. 윤곽선 대화상자에서 #20 - Ø10mm 볼 도구를 선택합니다.

   1. 제조 도구막대의 밀링 탭에서 3D > 윤곽선 을 선택합니다.
   2. 도구 탭 에서 선택을 클릭하여 도구 라이브러리에 액세스합니다.
   3. 튜토리얼 4 라이브러리에서 20 - Ø10mm - 볼 도구를 선택합니다.
   4. 선택을 클릭하여 도구 선택 대화상자를 닫습니다.

2. 경사 영역으로만 기계가공을 제한합니다. 이 작업은 경사 범위를 제한하여 수행합니다.

   1. 형상 탭 을 클릭합니다.
   2. 공구 제약 드롭다운 메뉴에서 경계의 공구 중심을 선택합니다.
   3. 경사 확인란을 사용으로 설정합니다.
   4. 경사 각도에서를 60도로 설정합니다.
   5. 끝 경사 각도를 90도로 설정합니다.

3. 기계가공 절삭조건 매개변수를 지정합니다.

   1. 절삭조건 탭 을 클릭합니다.
   2. 공차를 0.02mm로 설정합니다.
   3. 최대 스텝다운을 1mm로 설정합니다.
   4. 깊이별 정렬 확인란을 사용으로 설정합니다.
   5. 가공여유 확인란을 사용으로 설정합니다. 이 작업에는 기본값 0.1mm를 사용합니다.

4. 절삭조건 간 이동을 지정합니다.

   1. 링크 탭 을 클릭합니다.
   2. 급속이송 방법 드롭다운 메뉴에서 최단 거리를 선택합니다.
   3. 최대 이송 허용거리를 10mm로 설정합니다.
   4. 램프 그룹에서 램핑 각도(도)를 10도로 설정합니다.
   5. 확인을 클릭하여 자동으로 툴패스 계산을 시작합니다. 캔버스에 미리보기가 나타납니다.

작업 5 요약

이 작업에서는 3D 포켓 클리어링(황삭) 전략을 사용하여 이전 작업의 20mm 도구가 도달할 수 없는 나머지 재질을 추가로 제거했습니다.
