작업 6: 스캘럽을 사용하여 얕은 영역 기계가공

이 작업에서는 보스의 얕은 영역을 기계가공하기 위해 일정한 스캘럽 도구 경로를 작성합니다.

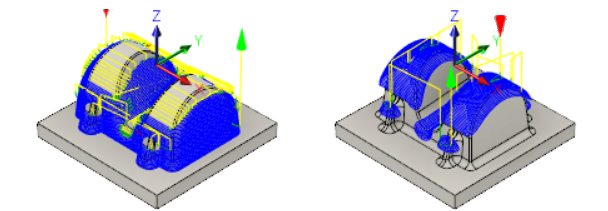

경사 영역에 윤곽선이 적용된 부품(왼쪽). 얕은 영역에 대해 스캘럽을 사용한 후의 부품(오른쪽).

필수 조건

• 부품의 경사 영역을 기계가공하기 위해 윤곽선 전략을 적용했습니다(작업 5).

단계

1. 제조 도구막대의 밀링 탭에서 3D > 스캘럽 을 선택합니다.

   주: 이전 20 - Ø10mm - 볼 도구는 여전히 선택되어 있어야 합니다. 도구 탭 의 다른 모든 설정은 변경하지 않고 그대로 둡니다.

2. 얕은 영역으로만 기계가공을 제한합니다. 이 작업은 경사 범위를 제한하여 수행합니다.

   1. 형상 탭 을 클릭합니다.

   2. 경사 확인란을 사용으로 설정합니다.

   3. 경사 각도에서를 0도로 설정합니다.

   4. 끝 경사 각도를 65도로 설정합니다.

      주: 수평에서 0도(수평)에서 65도까지 기계가공하면 이 작업과 경사 영역의 이전 작업 간 변환 영역에 초과 재질이 없으며 이미 기계가공된 영역에서 도구가 시작됩니다. 설정된 경사 각도에는 부품의 기준에 있는 플랫 면도 포함되지만 나중에 수평 마무리 전략을 사용하여 가공여유가 0 상태로 마무리됩니다. 부품의 플랫 기준을 기계가공하지 않으려면 회피 곡면으로 선택합니다. 자세한 내용은 곡면 회피 정보를 참조하십시오.

3. 부품의 플랫 기준을 기계가공하지 않습니다.

   1. 곡면 회피/터치 확인란을 사용으로 설정합니다.

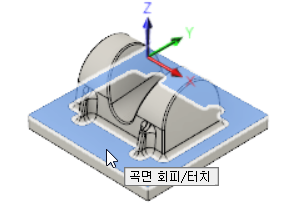

   2. 곡면 회피/터치 버튼을 활성화하고 다음 이미지에 표시된 것처럼 부품 기준에서 플랫 면을 선택합니다.

4. 기계가공 절삭조건 매개변수를 지정합니다.

   1. 절삭조건 탭 을 클릭합니다.
   2. 공차를 0.02mm로 변경합니다.
   3. 스텝오버를 1mm로 변경합니다.
   4. 가공여유 확인란을 사용으로 설정합니다. 다시 한번 기본값 0.1mm를 사용합니다.

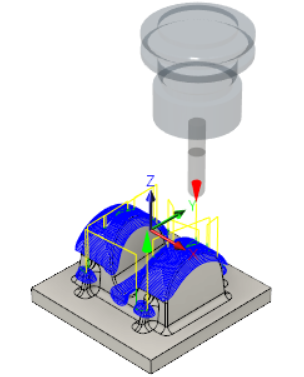

   5. 확인을 클릭하여 자동으로 툴패스 계산을 시작합니다. 이제 툴패스가 계산되고 캔버스에 미리보기가 나타납니다.

작업 6 요약

이 작업에서는 보스의 얕은 영역을 기계가공하기 위해 스캘럽 전략을 사용했습니다.
