작업 8: 수평을 사용하여 기준 곡면 기계가공

이 작업에서는 수평 전략을 사용하여 기준 곡면이 완벽하게 수평이 되도록 지웁니다.

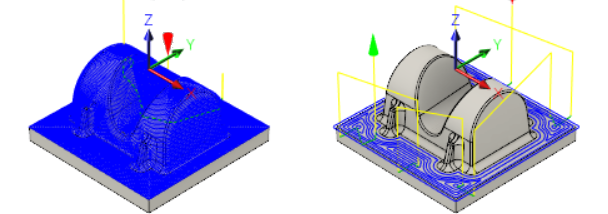

마무리를 위해 스캘럽을 적용한 부품(왼쪽). 수평을 사용하여 기준을 기계가공한 후의 부품(오른쪽).

필수 조건

• 부품의 마무리 작업으로 스캘럽 전략을 적용했습니다(작업 7).

단계

1. 수평 대화상자에서 13 - Ø6 R1mm 불 노즈 도구를 선택합니다.

   1. 제조 도구막대의 밀링 탭에서 3D > 수평 을 선택합니다.
   2. 도구 탭 에서 선택을 클릭합니다.
   3. 튜토리얼 4 라이브러리에서 #13 - Ø6 R1mm 불 노즈 도구를 선택합니다.
   4. 선택을 클릭하여 도구 선택 대화상자를 닫습니다.

2. 부품의 상단을 비롯해 부품의 융기선에 있는 작은 플랫 영역을 기계가공하지 않으려면 깊이 범위를 제한하여 하단 플랫 면만 기계가공합니다.

   1. 높이 탭 을 클릭합니다.
   2. 상단 높이 드롭다운 메뉴에서 선택을 선택합니다.

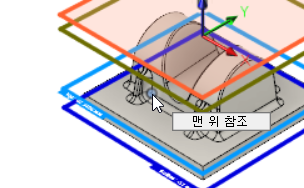

   3. 상단 참조에 대해 다음 이미지와 같이 하단 모깎기 위의 정점 중 하나를 선택합니다.



3. 기계가공 절삭조건을 지정합니다.

   1. 절삭조건 탭 을 클릭합니다.

   2. 공차를 0.02mm로 변경합니다.

   3. 스무싱 편차를 1mm로 변경합니다.

   4. 가공여유 확인란을 사용으로 설정합니다. 이 작업은 스톡 허용 오차 없이 부품의 최종 쉐이프까지 기계가공합니다.

   5. 측면 가공여유를 0mm로 변경합니다.

   6. 깊이 가공여유를 0mm로 변경합니다. 이 값은 자동으로 업데이트됩니다.

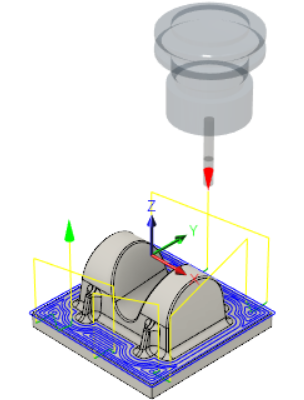

   7. 확인을 클릭하여 자동으로 툴패스 계산을 시작합니다. 이제 툴패스가 계산되고 캔버스에 미리보기가 나타납니다.



작업 8 요약

이 작업에서는 수평 전략을 사용하여 기준 곡면을 기계가공했습니다.
