작업 9: 팬슬 밀링을 사용하여 모깎기 기계가공

이 작업에서는 팬슬 전략을 사용합니다. 마무리 도구 경로에는 6mm 볼 밀이 사용되지만 기준과 보스 사이의 모깎기는 반지름이 4mm입니다. 평행 팬슬 절삭조건은 모깎기를 기계가공하는 데 사용됩니다.

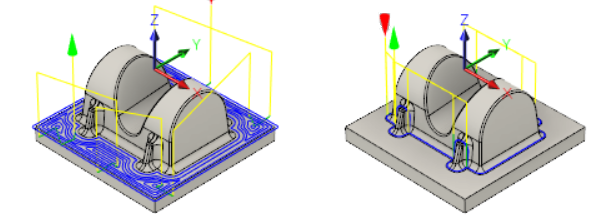

수평 지우기가 적용된 부품(왼쪽). 모깎기에 팬슬 밀링을 사용한 후의 부품(오른쪽).

필수 조건

• 부품의 기준을 기계가공하기 위해 수평 전략을 적용했습니다(작업 8).

단계

1. 팬슬 대화상자에서 21 - Ø6mm - 볼 도구를 선택합니다.

   1. 제조 도구막대의 밀링 탭에서 3D > 팬슬 을 선택합니다.
   2. 도구 탭 에서 선택을 클릭하여 도구 라이브러리에 액세스합니다.
   3. 튜토리얼 4 라이브러리에서 21 - Ø6mm - 볼 도구를 선택합니다.
   4. 선택을 클릭하여 도구 선택 대화상자를 닫습니다.

2. 기계가공 절삭조건을 지정합니다.

   1. 절삭조건 탭 을 클릭합니다.

   2. 초과 두께를 1.2mm로 설정합니다. 주: 초과 두께 매개변수는 지정된 도구에 대해 존재하지 않는 팬슬 절삭조건을 생성하는 데 사용됩니다. 여기서 도구 반지름 3mm는 모깎기 반지름 4mm보다 작습니다. 초과 두께를 1.2mm로 설정하면 더 큰 도구 반지름을 위해 팬슬 절삭조건이 생성된 후, 더 작은 도구를 모깎기로 안내하는 데 사용됩니다.

   3. 스텝오버를 0.03mm로 설정합니다.

   4. 스텝오버 수를 5로 설정합니다.

   5. 가공여유 확인란을 사용으로 설정합니다.

   6. 측면 가공여유를 0.05mm로 설정합니다.

   7. 깊이 가공여유를 0.05mm로 설정합니다. 이 값은 자동으로 업데이트됩니다.

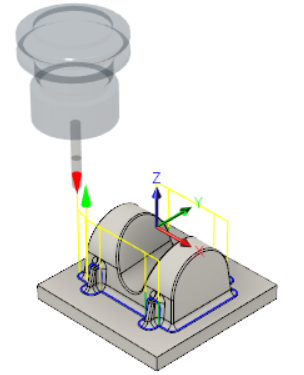

   8. 확인을 클릭하여 자동으로 툴패스 계산을 시작합니다. 캔버스에 미리보기가 나타납니다.



작업 9 요약

이 작업에서는 팬슬 전략을 사용하여 부품의 모깎기를 기계가공했습니다.
