작업 7: 마무리 작업에 스캘럽 사용

이 작업에서는 스캘럽 전략을 사용하여 부품을 마무리합니다. 이제 부품 대부분에 남은 재질의 양은 0.1mm입니다. 기준 곡면 상단, 4mm 모깎기 내부 및 기준 곡면의 모깎기 맨 아래 부분에는 조금 더 있습니다.

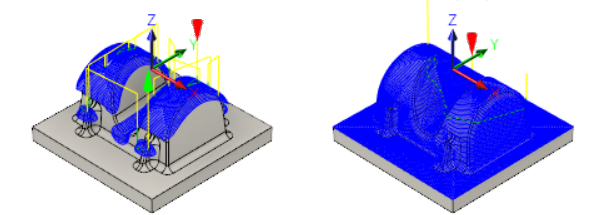

얕은 영역에 스캘럽이 적용된 부품(왼쪽). 마무리를 위해 스캘럽을 사용한 후의 부품(오른쪽).

필수 조건

• 부품의 얕은 영역을 기계가공하기 위해 스캘럽 전략을 적용했습니다(작업 6).

단계

1. 스캘럽 대화상자에서 Ø6mm 볼 도구를 선택합니다.

   1. 제조 도구막대의 밀링 탭에서 3D > 스캘럽 을 선택합니다.

   2. 도구 탭 에서 선택을 클릭하여 도구 라이브러리에 액세스합니다.

   3. 튜토리얼 4 라이브러리에서 21 - Ø6mm - 볼 도구를 선택합니다.

   4. 선택을 클릭하여 도구 선택 대화상자를 닫습니다.

      주: 이전 작업에서는 경사 영역으로 기계가공을 한정하도록 경사 범위가 제한되었습니다. 이 작업에서는 전체 부품을 한 번에 기계가공하여 남아 있는 스톡 양을 일정하게 유지하려고 합니다. 기계가공은 부품의 플랫 영역까지 수행되어 직사각형 기준을 생략합니다.

2. 기계가공 절삭조건을 지정합니다.

   1. 절삭조건 탭 을 클릭합니다.
   2. 공차를 0.02mm로 설정합니다.
   3. 내부/외부 방향 드롭다운 메뉴에서 내부 ->외부를 선택합니다.
   4. 스텝오버를 1mm로 설정합니다.
   5. 가공여유 확인란을 사용으로 설정합니다.
   6. 측면 가공여유를 0.05mm로 설정합니다.
   7. 깊이 가공여유를 0.05mm로 설정합니다. 이 값은 자동으로 업데이트됩니다.

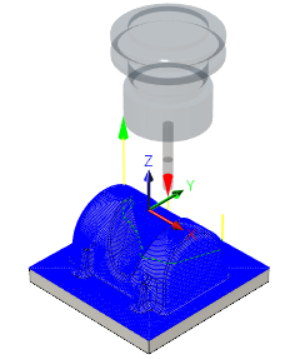

   8. 확인을 클릭하여 자동으로 툴패스 계산을 시작합니다. 캔버스에 미리보기가 나타납니다.

작업 7 요약

이 작업에서는 부품의 마무리 작업으로 스캘럽 전략을 사용했습니다.
