홀 인식 전략

구멍 인식 전략은 구멍 기계가공 작업 작성 프로세스를 자동화합니다.

이 기능은 여러 구멍 크기를 평가하여 적용할 최상의 드릴 작업 유형을 결정할 수 있습니다. 각 구멍에 대해 여러 작업을 자동으로 작성할 수 있습니다. 모든 평면의 구멍은 기계가공을 위해 평가할 수 있습니다.

2개 평면에 자동 드릴이 적용되었습니다.

구멍 인식은 구멍 기계가공 작업 작성 프로세스를 자동화합니다. 원통에 대해 모형이 해석되고 해당 원통에 작업이 지정됩니다. 다른 유형의 작업에 대해 선택 항목을 재지정할 수 있습니다. 작업은 스폿 드릴, 드릴, 카운터 보링, 보링, 태핑 또는 리밍의 어느 정도 조합입니다.

최종 NC 코드의 미리 준비된 주기 출력은 후처리기 선택과 기계 기능에 따라 달라집니다.

부분 구멍

구멍 인식 전략은 부분 구멍을 인식할 수도 있습니다. 부분 구멍은 구멍을 교차하는 모서리가 있는 구멍입니다.

부분 구멍(왼쪽) 일반 구멍 (오른쪽)

부분 구멍 포함 확인란을 선택하면 선택에 부분 구멍이 포함됩니다.

다중 세그먼트가 있는 구멍의 경우 해당 구멍이 부분 구멍으로 인식되려면 모서리가 모든 세그먼트를 교차해야 합니다. 모서리가 일부 세그먼트와만 교차하는 경우에는 해당 구멍은 일반 구멍으로 인식됩니다.

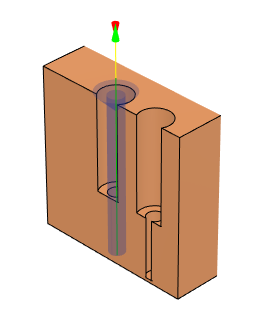

부분 구멍 포함 선택취소됨

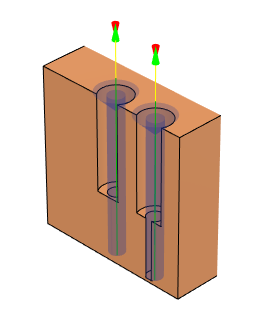

부분 구멍 포함 선택됨
