이 섹션에서는 스톡 크기, 스톡 쉐이프, WCS(작업 좌표계) 축 방향 및 부품 0을 정의하는 매개변수를 다룹니다.

제조 도구막대에서 설정 > 새 설정 을 클릭합니다.

기계 정의를 사용하는 경우 기계를 선택합니다. 기계를 선택하면 작업 유형이 정의됩니다.

아래 정보는 밀링 또는 절단 작업 유형을 선택했다고 가정합니다.

자세한 내용은 분산된 디자인을 위한 협업 프로젝트 설정 동영상을 시청하십시오.

WCS(작업 좌표계) - 밀링 및 절단

WCS(작업 좌표계)는 사후 처리 도구 경로가 출력되는 전역 좌표계를 지정합니다. WCS는 기본적으로 모형 방향으로 지정됩니다.

방향

방향을 선택하면 작동 XY 평면과 Z 스핀들 축 방향을 설정할 수 있습니다. 드롭다운 메뉴에는 X, Y 및 Z WCS 축의 설정 방향을 정의하는 다음 옵션이 있습니다. Z축은 항상 기계가공을 계획하는 면으로부터 떨어진 위치를 가리켜야 합니다.

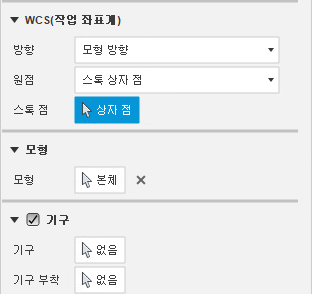

• 모형 방향 - WCS 방향으로 현재 부품의 방향을 사용합니다.

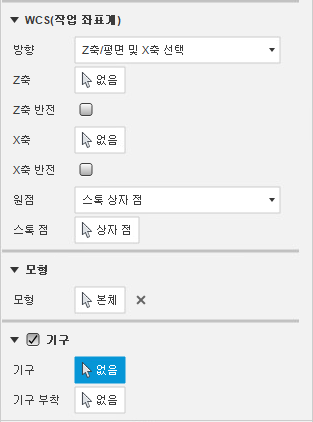

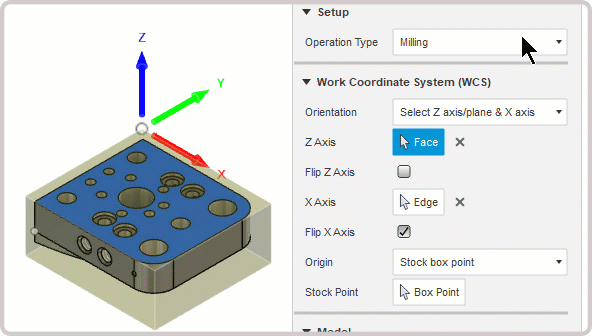

• Z축/평면 및 X축 선택 - 면 또는 모서리를 선택하여 Z축을 정의하고 다른 면 또는 모서리를 선택하여 X축을 정의합니다. Z축과 X축 모두 180도로 반전될 수 있습니다.

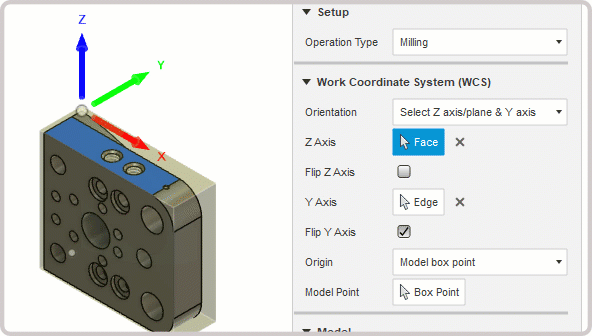

• Z축/평면 및 Y축 선택 - 면 또는 모서리를 선택하여 Z축을 정의하고 다른 면 또는 모서리를 선택하여 Y축을 정의합니다. Z축과 Y축 둘 다 180도로 반전될 수 있습니다.
• X 및 Y축 선택 - 면 또는 모서리를 선택하여 X축을 정의하고 다른 면 또는 모서리를 선택하여 Y축을 정의합니다. X축과 Y축 둘 다 180도로 반전될 수 있습니다.
• 좌표계 선택 - 모형의 정의된 사용자 좌표계에서 설정에 대한 WCS 방향을 설정합니다. 기존 좌표계의 원점과 방향이 모두 사용됩니다. 모형에 작업에 대한 적합한 점과 평면이 없는 경우 이 옵션을 사용합니다.

원점

원점을 사용하면 부품 0을 정의하기 위한 참조를 설정할 수 있습니다. 드롭다운 메뉴에는 WCS 원점을 찾기 위한 다음과 같은 옵션이 있습니다.

• 모형 원점 - WCS 원점에 대해 모형의 좌표계 원점을 사용합니다.
• 선택한 점 - WCS 원점에 사용할 정점 또는 모서리를 선택합니다.
• 스톡 상자 점 - WCS 원점의 스톡 경계 상자에서 점을 선택합니다.
• 모형 상자 점 - WCS 원점의 모형 경계 상자에서 점을 선택합니다.

스톡 상자 - 모형 상자 점

기계가공 평면의 XYZ 0 원점을 지정합니다.

언더컷 분석

언더컷 분석을 사용하여 현재 설정된 방향에서 지정된 도구가 액세스할 수 있는 영역을 평가할 수 있습니다.

모형

모형은 기계가공할 대상을 정의합니다. 기본적으로 캔버스의 모든 모형이 자동으로 선택됩니다. 여러 부품을 나타내는 모형이 여러 개 있는 경우 설정에 포함할 모형을 개별적으로 선택할 수 있습니다.

기구

임의의 모형을 기구로 지정할 수도 있습니다. 기구는 기계가공 중에 바이스, 클램프 또는 척과 같은 가공물을 지탱하거나 지지하는 구조물입니다. 스톡 시뮬레이션 동안 기구와의 충돌이 강조 표시됩니다.
