제조용 기계

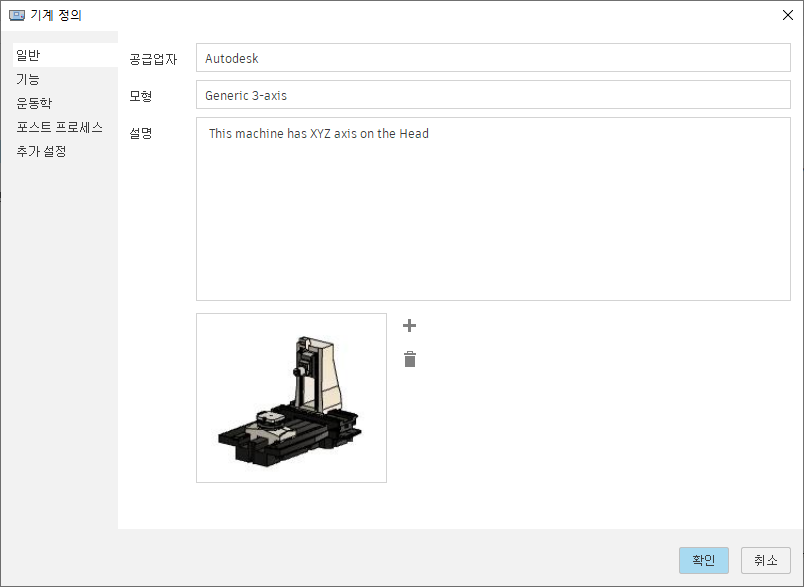

기계 정의라고도 하는 기계 정의는 CNC 기계 또는 적층 프린터의 물리적 특성과 작동 특성을 설명하는 설정 집합입니다. 기계 정의를 사용하면 제조 프로세스를 최적화하고 기계 움직임을 보다 정확하게 시뮬레이션할 수 있습니다.
기계 정의에는 기계의 작동 방식과 기계가 수행할 수 있는 작업을 결정하는 다양한 설정이 포함됩니다. CNC 기계의 경우 이러한 설정에는 밀링, 터닝 또는 절단과 같은 기계의 기능과 해당 운동학이 포함됩니다.
밀링, 터닝 또는 절단 설정에는 기계 정의를 사용할 필요가 없지만 제조 프로세스를 개선할 수 있습니다. 기계 정의를 사용하는 설정에서의 작업은 해당 기계에만 해당되며 CNC 기계의 기능을 위해 최적화됩니다. 적층 설정에서는 기계 정의를 사용해야 합니다.
기계 정의 찾기 및 저장

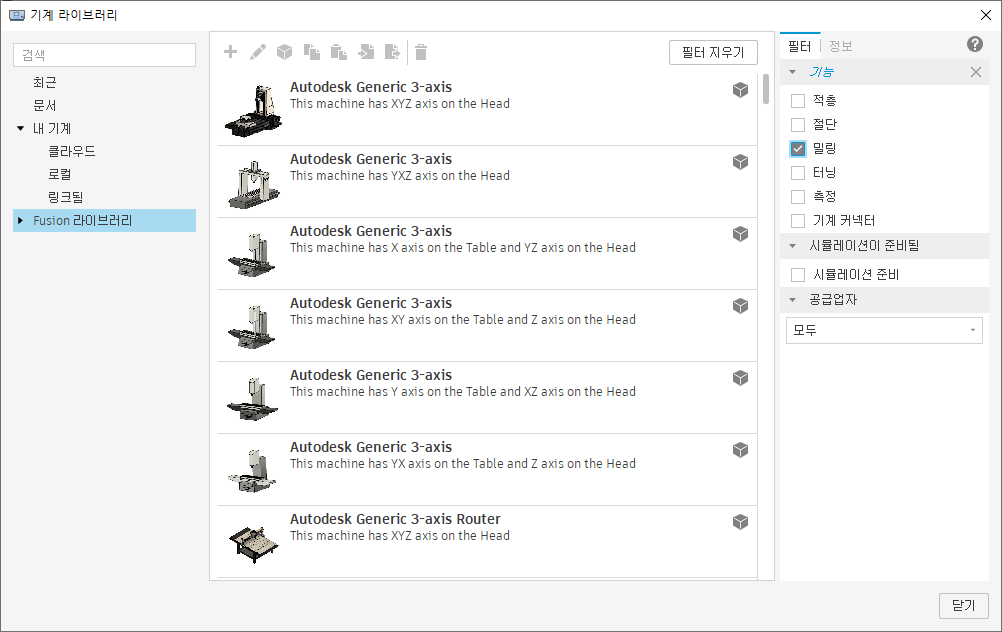

기계 정의는 다양한 소스에 대한 다양한 폴더가 포함된 기계 라이브러리에 저장됩니다. Fusion 라이브러리 폴더는 직접 복사하고 사용할 수 있는 미리 정의된 광범위한 기계 정의를 제공합니다. 기계 정의가 실제 기계와 일치하지 않는 경우 해당 기계 정의를 편집하거나 특정 요구사항에 맞게 기계 정의를 작성할 수 있습니다. 개인 폴더를 사용하면 기계 정의를 로컬 또는 클라우드에 저장할 수 있습니다.
후처리기 링크
포스트라고도 하는 후처리기는 제조 작업을 CNC 기계가 이해할 수 있는 언어로 변환합니다. 이 작업을 포스트 프로세스 또는 게시라고 합니다. 사후 처리의 출력은 일반적으로 G-코드 형식의 NC 파일입니다. NC 파일이 Fusion에서 내보내기되고 CNC 기계 컨트롤러로 전송된 다음 CNC 기계에서 실행됩니다.
CNC 기계의 경우 기계 정의에 후처리기를 링크할 수 있습니다. 후처리기를 링크하면, 작업 포스트 프로세스 시 생성되는 NC 코드가 특정 기계의 기능에 맞게 최적화됩니다.
기계 모형으로 시뮬레이션 향상
기계 모형은 CNC 기계의 3D 모형을 포함하는 Fusion 디자인 파일입니다. 기계 정의를 기계 모형에 링크하면 기계 시뮬레이션 중에 CNC 기계의 이동을 시각화할 수 있습니다. 이렇게 하면 NC 코드를 실행할 때 실제 CNC 기계가 이동하는 방식을 보다 사실적으로 표현할 수 있습니다. 또한 물리적 CNC 기계에서 NC 코드를 실행하기 전에 충돌 등의 잠재적 문제를 식별하는 데 도움이 됩니다.
Fusion 라이브러리 폴더의 기계 정의에는 일반적으로 링크된 기계 모형이 있습니다. 그러나 CNC 기계 제조업체로부터 기계 모형을 받아 기계 형상을 정확히 표현하는 경우가 많습니다. 또는 사용자 고유의 기계 모형을 작성하여 필요에 따라 사용자화할 수 있습니다. 기계 모형을 설정하려면 기계 빌더를 사용합니다.
주: 기계 모형 없이 기계 시뮬레이션을 수행할 수 있습니다. Fusion에서는 기계 정의 및 후처리기의 정보를 사용하지만 캔버스에 CNC 기계를 표시하지 않습니다.
기계 정의의 다중축 설정
4개 이상의 축이 있는 CNC 기계의 경우 기계 정의에서 다중축 설정을 지정할 수 있습니다. 이러한 설정을 사용하면 기계의 성능을 최적화하고 기계가공 중 발생할 수 있는 문제를 방지할 수 있습니다. 구성할 수 있는 항목의 예는 다음과 같습니다.
후퇴 및 재구성 설정을 사용하면 기계가 물리적 한계를 벗어나 이동하는 경우 발생하는 이동을 자동으로 피하고 방지할 수 있습니다.
다중축 피드 속도로 도구를 부드럽고 효율적으로 움직이게 할 수 있습니다.
동시 다중축 툴패스를 최적화하고 두 개 이상의 도구 축이 정렬되고 기계의 모션 범위를 제한하는 특이성으로 인해 발생할 수 있는 문제를 방지하기 위한 특이점 관리 설정.
