이 섹션에서는 스톡 크기, 스톡 쉐이프, WCS(작업 좌표계) 축 방향 및 부품 0을 정의하는 매개변수를 다룹니다.

제조 도구막대에서 설정 > 새 설정 을 클릭합니다.

기계 정의를 사용하는 경우 기계를 선택합니다. 기계를 선택하면 작업 유형이 정의됩니다.

아래 정보는 터닝 또는 밀/턴 작업 유형을 선택했다고 가정합니다.

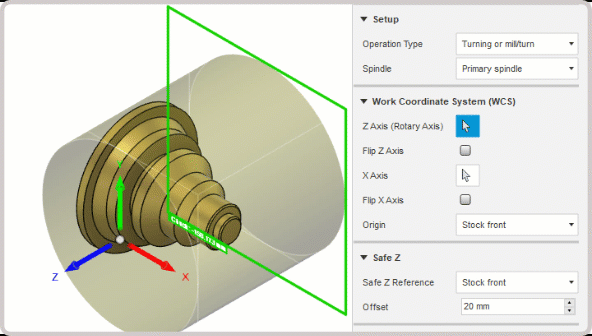

WCS(작업 좌표계) - 터닝 또는 밀/턴

WCS를 사용하면 ZX 절단 평면과 Z 스핀들 축 방향을 설정할 수 있습니다. Z축은 거의 항상 부품의 중심선에 있으며 부품의 척/고정 측면에서 먼 쪽을 가리켜야 합니다.

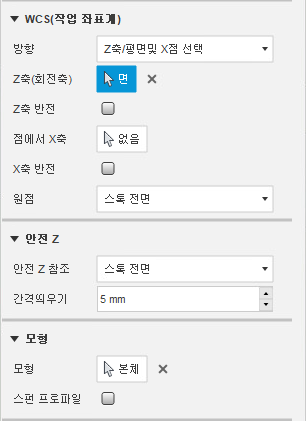

터닝 또는 밀/턴 작업을 위한 WCS 옵션

• *Z축(회전축) * - 부품이 회전하는 축을 지정합니다. 원통 또는 스케치 선을 선택합니다.
• Z축 반전 - Z축을 180도 반전합니다.
• X축 - 부품의 X축 방향을 지정합니다. 모서리 또는 스케치 선을 선택합니다.
• X축 반전 - X축을 180도 반전합니다.
• 원점 - 부품 원점으로 스톡 전면, 스톡 뒷면, 모형 전면 또는 모형 뒷면을 선택할 수 있습니다.

원점

원점을 사용하면 부품 0을 정의하기 위한 참조를 설정할 수 있습니다. 드롭다운 메뉴에는 WCS 원점을 찾기 위한 다음과 같은 옵션이 있습니다.

• 스톡 전면 - 스톡의 전면을 기준으로 참조를 설정할 수 있습니다.
• 스톡 뒷면 - 스톡의 뒷면을 기준으로 참조를 설정할 수 있습니다.
• 모형 전면 - 모형의 전면을 기준으로 참조를 설정할 수 있습니다.
• 모형 뒷면 - 모형의 뒷면을 기준으로 참조를 설정할 수 있습니다.
• 선택한 점 - 원점 참조를 위한 정점 또는 모서리를 선택합니다.
• 척 전면 - 척 위치를 기준으로 참조를 설정할 수 있습니다.

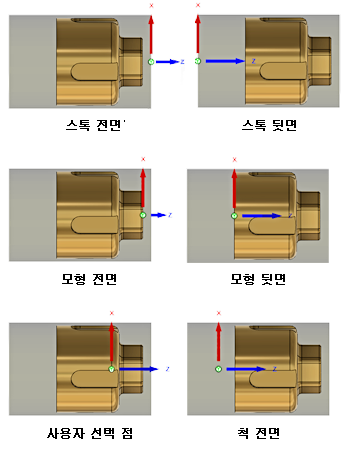

원점 참조 위치

안전 Z

Z 취소 위치를 설정합니다. 안전 Z 취소는 도구 경로의 시작 또는 끝에 배치됩니다. 안전 Z 참조 위치는 WCS 원점 또는 스톡에서 가져올 수 있습니다. 간격띄우기를 설정하여 도구에 충분한 틈새를 제공합니다.

주: 각 도구 경로 작업에서 패스 탭에 액세스하여 안전 Z 위치를 재지정할 수 있습니다.

모형

모형은 기계가공할 대상을 정의합니다. 기본적으로 캔버스의 모든 모형이 자동으로 선택됩니다. 여러 부품을 나타내는 모형이 여러 개 있는 경우 설정에 포함할 모형을 개별적으로 선택할 수 있습니다.

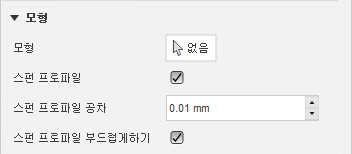

스펀 프로파일

일부 터닝된 부품에는 후속 밀링 작업이 필요합니다. 터닝 나누기에 교차 구멍, 교차 슬롯 또는 언더컷이 있는 경우 스펀 프로파일 옵션을 사용하여 2축 터닝 작업에 대한 2D 프로파일의 근사값을 계산할 수 있습니다.

• 스펀 프로파일 공차 - 스펀 프로파일 생성에 대한 공차를 지정합니다.
• 스펀 프로파일 스무싱 - 프로파일을 부드럽게 하려면 사용으로 설정합니다.

척

척 참조 및 간격띄우기

또한 척의 면에 대한 참조 위치 및 간격띄우기 거리를 지정할 수도 있습니다.
