부품 정렬에 사용된 변환 표시

Fusion에서는 검사 결과를 가져와 부품 정렬을 계산하면서 부품이 정렬되도록 가장 잘 조정하는 방법을 파악합니다. Fusion에서 부품 정렬을 계산하는 데 사용한 변환과 변환이 검사 결과의 편차에 미치는 영향을 분석합니다.

1. 결과 가져오기 > 부품 정렬 정보 표시 를 클릭합니다.

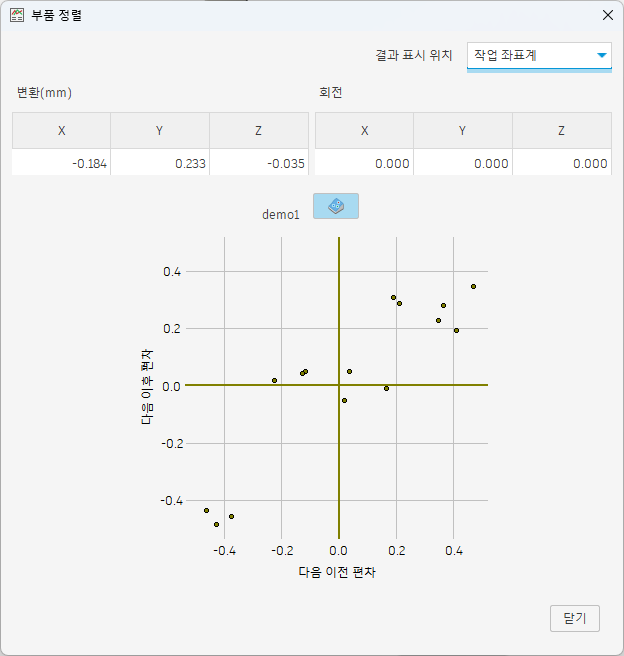

   부품 정렬 대화상자가 열리고 다음이 표시됩니다.

   • 부품 정렬을 계산하는 데 사용되는 X, Y, Z에 따른 변환 및 X, Y, Z에 따른 회전. 축은 모형의 방향을 기준으로 하며, 설정에 정의된 WCS(작업 좌표계)와 동일하지 않을 수 있습니다.

   • 프로빙된 개별 점의 편차를 보여주는 그래프. 수평 축은 곡면 검사에서의 편차를 나타내고 수직 축은 부품 정렬이 적용된 후의 편차를 나타냅니다.



2. (선택 사항) 부품 정렬이 적용되기 전후에 자세한 측정값을 표시하려면 을 클릭하여 검사 결과 창을 엽니다.
