이 작업에서는 부품에 대한 프로세스 시뮬레이션 학습을 작성하고, 학습에 대한 메쉬 설정을 미세 조정하고, 정확도와 속도 간의 균형을 선택한 다음, 예비 FEA(Finite Element Analysis) 메쉬를 생성합니다. 메쉬는 요소로 구성된 부품의 수학적 표현으로, 여기서 프로세스 시뮬레이션이 해석됩니다. 예비 메쉬를 생성하여 프로세스 시뮬레이션 학습을 해석하기 전에 무결성을 확인합니다.
부품에 대한 프로세스 시뮬레이션 학습을 작성합니다.
제조 작업공간 도구막대에서 적층 > 프로세스 시뮬레이션 > 학습 을 클릭합니다.
학습 대화상자가 열립니다.
대상 본체가 활성화된 상태로 캔버스에서 부품을 클릭합니다.
대화상자에서 확인을 클릭합니다.
학습 노드가 브라우저에 추가되고 해석 대화상자가 열립니다.
요소별 레이어를 15로, 조대화 생성을 2로, 최대 가변성 레벨을 5로 설정하여 학습에 대한 메쉬 설정을 미세 조정합니다.
해석 대화상자의 정확도 해석 그룹에서 설정 을 클릭합니다.

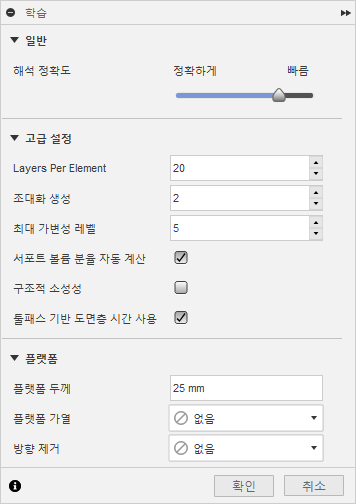

해석 프로세스에서 정확도와 속도 간의 균형을 제어하는 슬라이더가 있는 학습 대화상자가 열립니다.
고급 설정에서 지지점 볼륨 분율 자동 계산이 선택되어 있는지 확인하고 다음 값을 설정하여 빠르게 생성할 거친 메쉬를 선택합니다.
확인을 클릭합니다.
학습 대화상자가 닫힙니다.
예비 메쉬를 생성합니다.
해석 대화상자의 FEA 메쉬 그룹에서 메쉬 확인 을 클릭합니다.
주: FEA 메쉬 옆에 주황색 느낌표 가 표시되면 메쉬가 아직 선택되지 않았음을 의미합니다.
CAM 작업 관리자가 열리고 메쉬 생성 진행률이 표시됩니다. 완료되면 결과 상황별 환경에서 제조 작업공간의 기존 탭이 모두 대체됩니다.
CAM 작업 관리자에서 진행률이 100%이면 닫기를 클릭합니다.

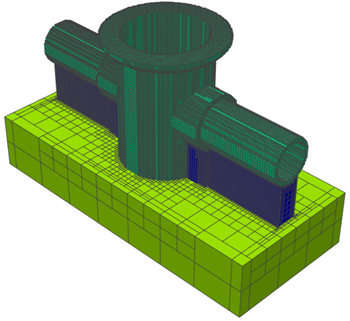

부품의 메쉬는 결과 상황별 환경의 캔버스에 표시됩니다. 메쉬는 구조물 유형별로 색상이 지정됩니다. 이 메쉬는 해석 프로세스에서 사용하는 메쉬와 동일합니다. 미리 생성해 두면 메쉬의 무결성을 검사하고 해석 전에 문제를 해결할지 여부를 결정할 수 있습니다.
메쉬에는 다음과 같은 몇 가지 중요한 구조 피쳐가 표시됩니다.
- 미세 격자 지지점은 수많은 작은 요소가 필요할 수 있는 직접 메쉬 대신 균일화됩니다. 동질화는 미세한 패턴 피쳐를 체적 표현으로 모델링하는 프로세스입니다. 주요 재질 특성은 대표 쉐이프에 대한 실제 지지점 재질 체적 비율을 나타내는 체적 분율에 따라 축척됩니다.
곡관과 같은 미세 세부 영역은 형상 세부 정보를 캡처하기 위해 매우 작은 복셀 또는 요소로 구성됩니다. 지지 구조의 코어 및 빌드 플랫폼과 같이 덜 세밀한 영역에서는 요소가 조대화된 후 결합되어 훨씬 빠르게 해석할 수 있는 더 큰 요소를 형성합니다.
메쉬가 변형되도록 하려면 최소한 메쉬의 모든 단면 영역을 통과하는 요소 2개가 있어야 합니다. 가장 얇은 섹션을 참조하고 요소가 두 개 이상 있는지 확인하면 이러한 사실을 쉽게 알 수 있습니다.

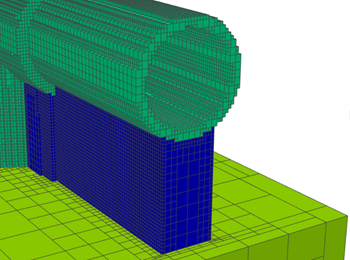

메쉬는 구조물 유형별로 색상이 지정됩니다. 여기서 지지점은 파란색이고 부품은 하늘색이고 빌드 플랫폼은 초록색입니다. 지지되지 않는 요소는 모두 빨간색입니다. 지지되지 않는 요소는 빌드 플랫폼에 연결되지 않은 요소입니다. 지지되지 않는 요소는 메쉬가 너무 거칠어서 연결 피쳐를 캡처할 수 없거나 지지 구조가 부족한 경우에 발생합니다.
메쉬 설정에 대한 자세한 내용은 Netfabb 도움말에서 메쉬 설정 및 적층 프로세스를 위한 유한 요소 메쉬 작성을 참조하십시오.
이 작업에서는 부품에 대한 프로세스 시뮬레이션 학습을 작성하고, 학습에 대한 메쉬 설정을 미세 조정한 다음, 예비 메쉬를 생성하여 프로세스 시뮬레이션 학습을 해석하기 전에 무결성을 확인했습니다.
