구성요소 탭에는 Fusion 디자인의 조립품 구조가 표시됩니다. Manage Extension을 사용으로 설정한 경우 the Fusion web client에서 또는 홈 탭에서 구성요소 탭을 사용하여 디자인의 모든 구성요소를 볼 수 있습니다.

이 기능 미리보기에 대한 자세한 내용은 Fusion 360 블로그를 참고하십시오.

1. 탐색 패널에서 보려는 디자인이 포함된 프로젝트를 엽니다.

2. 디자인을 선택합니다.

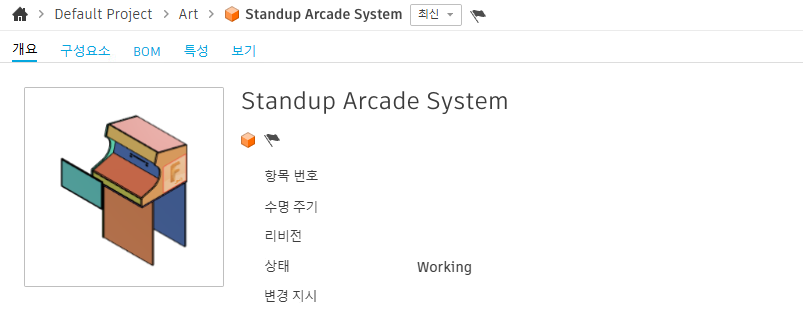

3. 기본 뷰에서 구성요소 탭을 클릭합니다.



테이블 사용자화

기본적으로 다음 열이 표시됩니다.

• 부품 이름: Fusion의 부품 또는 구성요소 이름
• 썸네일: 구성요소의 이미지. 썸네일 위에 마우스 커서를 놓으면 더 큰 썸네일 이미지가 표시됩니다.
• 외부 참조: 은 구성요소가 외부 참조임을 나타냅니다.
• 마일스톤: 구성요소의 현재 버전이 마일스톤임을 나타냅니다.
• 부품 번호: Fusion에 지정된 구성요소의 부품 번호
• 설명: Fusion의 구성요소에 대한 설명
• 재질 - 기본값: 구성요소 내에서 작성된 바디에 지정되는 기본 재질
• 업데이트된 날짜/시간: 구성요소가 마지막으로 업데이트된 날짜 및 시간

Fusion Manage Extension을 사용으로 설정하면 다음과 같은 추가 열을 사용할 수 있습니다.

• 항목 번호: 지정된 Fusion Manage 항목 번호
• 수명 주기: 지정된 항목의 현재 수명 주기 상태
• 리비전: 이 버전의 구성요소와 연관된 마지막 변경 지시의 리비전

표시할 열을 사용자화할 수 있습니다.

• 설정 을 클릭한 다음, 확인란을 사용하여 열을 추가하거나 제거합니다.

테이블 정렬

• 열 헤더를 클릭하면 해당 열을 기준으로 테이블이 정렬됩니다.
• 열 제목을 다시 클릭하면 순서가 오름차순과 내림차순 간에 전환됩니다.

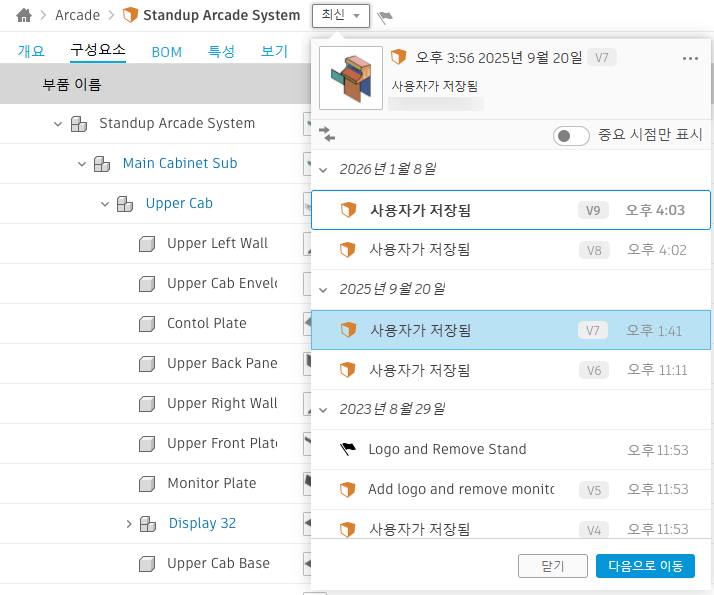

다른 버전의 디자인 보기

사용내역 메뉴를 사용하여 다른 버전의 디자인을 볼 수 있습니다. 선택한 버전의 구성요소가 구성요소 탭에 표시됩니다.

1. 내역 메뉴를 클릭합니다.



2. 리스트에서 버전을 선택합니다.

3. 이동을 클릭합니다.

내역을 필터링하여 마일스톤인 디자인 버전만 표시할 수 있습니다.

• 마일스톤만 표시를 클릭합니다.

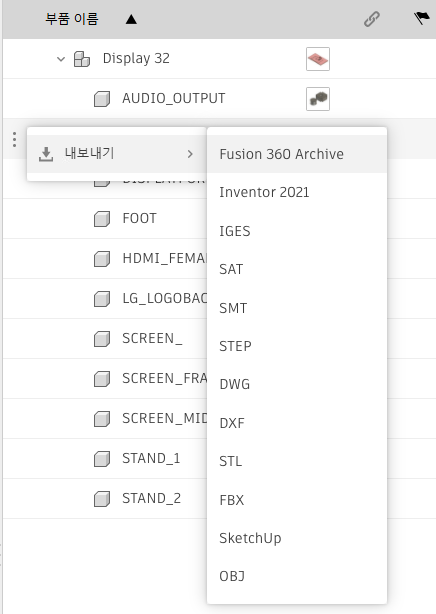

구성요소 내보내기

1. 내보낼 구성요소 위에 마우스 포인터를 놓습니다.

2. 작업 메뉴를 클릭한 다음, 내보내기를 선택합니다.



3. 형식을 선택합니다.

구성요소 공유

프로젝트에 직접 액세스할 수 없는 이해 관계자 또는 공동작업자와 구성요소 링크를 공유할 수 있습니다. 디자인 공유를 참고하십시오.
