문서 설정 대화상자에서 Fusion의 도면 작업공간에 있는 현재 도면에 대한 표준, 단위, 문자, 치수, 선종류, 폭 및 색상 설정을 보거나 변경할 수 있습니다.
여러 도면에서 제목 블록, 경계, 문서 설정 또는 시트 설정을 재사용하려는 경우 도면 템플릿 작성을 사용하여 시간을 절약하고 일관된 표준을 적용할 수 있습니다. 또한 템플릿을 사용하여 새 도면을 작성할 때 참조된 설계에서 도면 뷰 및 부품 리스트를 자동으로 생성하는 자리 표시자 뷰와 자리 표시자 테이블을 작성할 수도 있습니다.
처음부터 옵션을 사용하여 도면을 작성할 때 기본 문서 설정은 Fusion 기본 설정 대화상자에서 설정한 기본 설정을 기반으로 합니다.

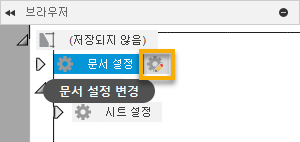

브라우저에서 문서 설정 노드 위에 마우스를 놓고 그 옆에 있는 문서 설정 변경 아이콘을 클릭하면 문서 설정 대화상자가 표시됩니다.

문서 설정 대화상자 옵션은 탭으로 구성되어 있습니다.

표준, 단위, 텍스트, 선 폭 및 리비전 내역 설정을 보거나 변경할 수 있습니다.
일부 문서 설정은 디자인에서 상속되거나 제도 표준에 의해 제어되거나, 처음 도면을 작성할 때만 지정할 수 있기 때문에 읽기 전용입니다.
도면을 작성할 때 지정한 제도 표준을 표시합니다.
도면을 작성할 때 지정한 단위를 표시합니다.
투영 각도를 표시합니다.
쉼표나 전체 중지를 선택하여 숫자의 십진 구분 기호를 지정할 수 있습니다.
현재 문서 내의 글꼴 및 문자 높이와 관련된 모든 설정을 포함합니다.
드롭다운 메뉴에서 텍스트 및 치수에 대한 글꼴을 선택합니다.
드롭다운 메뉴에서 주, 지시선 주, 구멍 및 스레드 주, 절곡부 주, 치수, 기호, 테이블, 부품 리스트 및 품번기호의 문자 높이를 선택합니다.
밀리미터 단위의 경우:
| 문자 높이 그룹 | 작은 문자 높이 | 중간 문자 높이 | 큰 문자 높이 |
|---|---|---|---|
| 작음 | 1.8mm | 2.5mm | 3.5mm |
| 중간 | 2.5mm | 3.5mm | 5mm |
| 큼 | 3.5mm | 5mm | 7mm |
| 사용자 | 각 그룹에 대해 별도로 문자 높이를 설정할 수 있습니다. 양수 값을 입력할 수 있습니다. |
인치 단위의 경우:
| 문자 높이 그룹 | 작은 문자 높이 | 중간 문자 높이 | 큰 문자 높이 |
|---|---|---|---|
| 작음 | 0.07인치 | 0.1인치 | 0.12인치 |
| 중간 | 0.1인치 | 0.12인치 | 0.24인치 |
| 큼 | 0.12인치 | 0.24인치 | 0.35인치 |
| 사용자 | 각 그룹에 대해 별도로 문자 높이를 설정할 수 있습니다. 양수 값을 입력할 수 있습니다. |
작은 문자 높이 값을 표시합니다. 사용자를 선택하면 기본값이 아닌 문자 높이를 지정할 수 있습니다.
중간 문자 높이 값을 표시합니다. 사용자를 선택하면 기본값이 아닌 문자 높이를 지정할 수 있습니다.
큰 문자 높이 값을 표시합니다. 사용자를 선택하면 기본값이 아닌 문자 높이를 지정할 수 있습니다.
드롭다운 메뉴에서 1차 치수 단위를 선택합니다.
드롭다운 메뉴에서 치수의 형식을 선택합니다.
드롭다운 메뉴에서 선형 치수의 정밀도를 선택합니다.
선형 정밀도는 단위 및 단위 형식을 기반으로 합니다.
| 십진 | 분수 | 엔지니어링 | 건축 |
|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
드롭다운 메뉴에서 각도 치수에 대한 정밀도를 선택합니다.
치수에 선행 0을 표시하려면 선택합니다.
치수에 후행 0을 표시하려면 선택합니다.
치수의 단위를 표시하려면 선택합니다.
드롭다운 메뉴에서 1차 치수 단위를 선택합니다.
드롭다운 메뉴에서 치수의 형식을 선택합니다.
드롭다운 메뉴에서 선형 치수의 정밀도를 선택합니다.
선형 정밀도는 단위 및 단위 형식을 기반으로 합니다.
| 십진 | 분수 | 엔지니어링 | 건축 |
|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
치수에 선행 0을 표시하려면 선택합니다.
치수에 후행 0을 표시하려면 선택합니다.
치수의 단위를 표시하려면 선택합니다.
드롭다운 메뉴에서 제목 블록 및 부품 리스트의 질량 단위를 선택합니다.
드롭다운 메뉴에서 제목 블록 및 부품 리스트에 대한 질량 정밀도를 선택합니다.
선 폭과 관련된 모든 설정을 포함합니다.
드롭다운 메뉴에서 선 폭 그룹을 선택합니다.
| 선 폭 그룹 | 가는 선 폭 | 중간 선 폭 | 두꺼운 선 폭 |
|---|---|---|---|
| 매우 얇음 | 0.13mm | 0.18mm | 0.25mm |
| 얇음 | 0.18mm | 0.25mm | 0.35mm |
| 중간 | 0.25mm | 0.35mm | 0.5mm |
| 두꺼움 | 0.35mm | 0.5mm | 0.7mm |
| 매우 두꺼움 | 0.5mm | 0.7mm | 1.0mm |
| 사용자 | 각 그룹에 대해 개별적으로 선 폭을 설정할 수 있습니다. |
사용자 옵션을 선택하면 다음 선 폭 리스트를 사용할 수 있습니다.

가는 선 폭 값을 mm 단위로 표시합니다. 사용자를 선택하여 기본값 이외의 선 폭을 지정합니다.
중간 선 폭 값을 mm 단위로 표시합니다. 사용자를 선택하여 기본값 이외의 선 폭을 지정합니다.
두꺼운 선 폭 값을 mm 단위로 표시합니다. 사용자를 선택하여 기본값 이외의 선 폭을 지정합니다.
Fusion 캔버스의 시트에 선 폭을 표시하려면 확인란을 선택합니다.
도면에서 대시선의 축척과 모양을 조정합니다.
리비전 내역과 관련된 모든 설정을 포함합니다.
도면에 대한 리비전 범위를 선택합니다.
도면에 대한 번호 매기기 스타일을 선택합니다.
곡면 텍스처, 형상 공차, 데이텀 식별자, 용접, 테이퍼 및 경사도 기호에 사용되는 표준 리비전을 표시합니다. 각 기호에 의해 표시되는 표준 리비전은 문서의 주 표준 설정을 따릅니다.
곡면 텍스처 기호에 사용되는 표준 리비전을 표시합니다.
형상 공차 기호에 사용되는 표준 리비전을 표시합니다.
데이텀 식별자 기호에 사용되는 표준 리비전을 표시합니다.
용접 기호에 사용되는 표준 리비전을 표시합니다.
테이퍼 및 경사도 기호에 사용되는 표준 리비전을 표시합니다.
모서리 기호에 사용되는 표준 리비전을 표시합니다.
선종류, 선 폭, 색상, 간격 및 화살촉 설정을 보거나 변경할 수 있습니다.
드롭다운에서 선종류를 선택합니다.

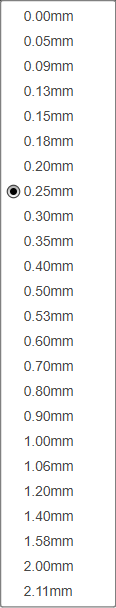

드롭다운에서 선 폭을 선택합니다.
색상 선택기에서 색상을 선택합니다.
치수선이 치수기입하는 객체에서 나오는 경우 치수선에 대해 특정 간격 거리 값을 입력할 수 있습니다.

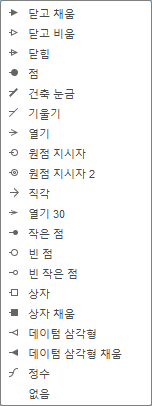

치수, 지시선, 품번기호, 절곡부 ID 및 구멍 ID에 대한 화살촉 유형을 선택합니다. 화살촉 유형을 혼합하고 일치시켜 원하는 모양을 작성합니다.

아래 표에는 변경할 수 있는 객체 특성과 각 탭 내의 순서가 표시되어 있습니다.
| 객체 이름 | 선종류 | 선 폭 | 색상 | 간격 | 화살촉 |
|---|---|---|---|---|---|
| 치수 | |||||
| 모든 치수 | |||||
| 모서리 연장 | |||||
| 레이블 | |||||
| 절곡부 ID | |||||
| 홀 ID | |||||
| 뷰 레이블 | |||||
| 주 | |||||
| 절곡부 주 | |||||
| 홀 및 스레드 주 | |||||
| 지시선 주 | |||||
| 스케치 | |||||
| 모형 스케치 |
| 객체 이름 | 선종류 | 선 폭 | 색상 |
|---|---|---|---|
| 보이는 외부 선 | |||
| 접선 모서리 | |||
| 은선 | |||
| 중심선 및 표식 | |||
| 구부림 중심 | |||
| 많은 옵션 | |||
| 상세 경계 | |||
| 단면선 | |||
| 미세조정 트레일 | |||
| 파단 뷰 파단 | |||
| 은선(좁음) |
단면 선 표시 확인란(ISO에만 해당)은 단면 선을 표시하거나 숨길 수 있는 옵션을 제공합니다.
| 객체 이름 | 선종류 | 선 폭 | 색상 |
|---|---|---|---|
| Hatch |
| 객체 이름 | 선종류 | 선 폭 | 색상 | 화살촉 |
|---|---|---|---|---|
| 일반 | ||||
| 사용자 테이블 | ||||
| 부품 리스트 | ||||
| 품번기호 | ||||
| 홀 테이블 | ||||
| 홀 테이블 원점 | ||||
| 리비전 내역 테이블 | ||||
| 리비전 마커 | ||||
| 구름형 리비전 | ||||
| 절곡부 테이블 |
| 객체 이름 | 선종류 | 선 폭 | 색상 |
|---|---|---|---|
| 기호 |
주요 기호 유형:
모든 기본 설정을 보거나 변경할 수 있습니다.
모든 기본 설정이 포함되어 있습니다.
선택한 도면 뷰의 뷰 스타일을 선택합니다.
접하는 모서리, 모서리 간섭 및 스레드 모서리 설정을 조정합니다.
접하는 모서리의 화면표시 스타일을 선택합니다.
선택하면 구성요소가 교차하는 모서리가 표시됩니다.
선택하면 스레드 모서리에 스레드가 표시됩니다.
뷰의 모든 구멍에 대한 중심선과 중심 표식을 자동으로 작성합니다.
자동화된 중심 표식을 받는 구멍 유형을 선택합니다.
작성할 중심 표식의 최소 모깎기 반지름을 지정합니다.
작성할 중심 표식의 최대 모깎기 반지름을 지정합니다.
자동화된 중심선을 받는 구멍 유형을 선택합니다.
도면 자동화와 관련된 모든 설정을 보거나 변경할 수 있습니다.
시트가 작성되는 구성요소를 지정할 수 있습니다.
단일 시트에 대한 옵션을 제어할 수 있습니다.
다음 시트 유형에 대한 옵션을 제어할 수 있습니다.
단일 ISO 뷰가 있는 주 조립품 시트를 생성합니다.
부품 리스트를 주 조립품 및 부분조립품 시트(품번기호/항목 번호 포함)에 추가할지 여부를 제어합니다.
부품 리스트를 배치할 기본 위치를 결정합니다.
직교 뷰가 있는 주 조립품 시트를 생성합니다.
부품 리스트를 주 조립품 및 부분조립품 시트(품번기호/항목 번호 포함)에 추가할지 여부를 제어합니다.
부품 리스트를 배치할 기본 위치를 결정합니다.
직교 뷰와 함께 ISO 뷰를 배치합니다.
절곡부 테이블을 추가할지 여부를 제어합니다.
부품 리스트를 배치할 기본 위치를 결정합니다.
생성된 시트에 자동으로 치수를 기입할지 여부를 결정합니다.
도면에서 시트에 치수를 자동으로 기입하는 데 사용할 치수기입 전략을 제어합니다.
원점의 위치를 제어합니다(필요한 경우).
구멍에 주석을 다는 방법에 대한 기본 설정을 결정합니다.
치수를 배치한 후 치수에 자동 정렬 기능을 적용할지 여부를 제어합니다.
자동화 설정을 기존 템플릿으로 푸시할 수 있습니다(자동화 설정 탭에 있는 자동화 설정만 해당).
