현재 도면에 대한 문서 높이 설정을 보고 편집하는 방법을 알아봅니다.

문자 높이 그룹 설정을 사용하면 주, 지시선 주, 구멍 및 스레드 주, 절곡부 주, 치수, 기호, 테이블, 부품 리스트 및 품번기호의 문자 크기를 제어할 수 있습니다.

문자 높이 설정 편집

도면을 작성하거나 연 후 다음을 수행합니다.

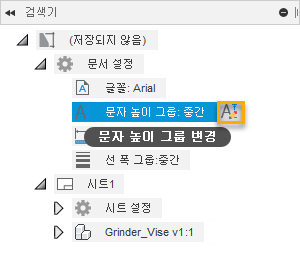

1. 브라우저에서 문서 설정 노드를 확장합니다.

2. 문자 높이 그룹 옆에 있는 아이콘을 클릭합니다.

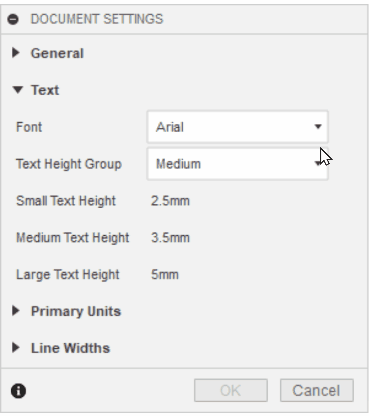

   문서 설정 대화상자가 표시됩니다.

3. 문서 설정 대화상자에서 설정을 보거나 조정합니다.



4. 확인을 클릭합니다.

문자 높이 그룹 값

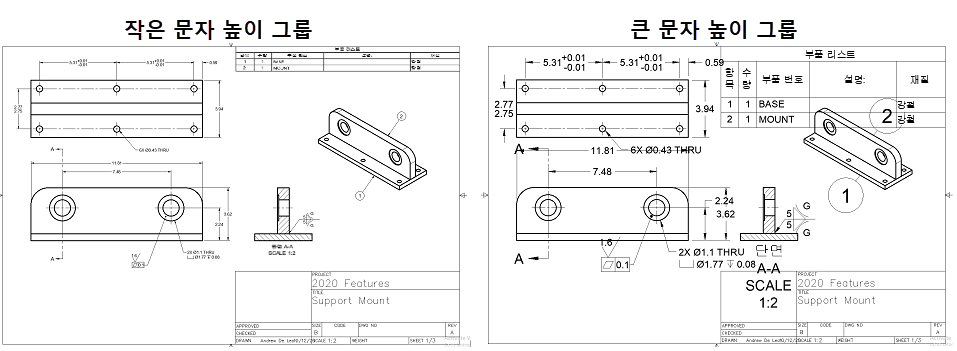

기본값을 적용할 작음, 중간 또는 큼 그룹을 선택하면 현재 도면의 모든 항목이 그에 따라 축척됩니다.

밀리미터 단위의 경우:

문자 높이 그룹	작은 문자 높이	중간 문자 높이	큰 문자 높이
작음	1.8mm	2.5mm	3.5mm
중간	2.5mm	3.5mm	5mm
큼	3.5mm	5mm	7mm
사용자	각 그룹에 대해 별도로 문자 높이를 설정할 수 있습니다.

인치 단위의 경우:

문자 높이 그룹	작은 문자 높이	중간 문자 높이	큰 문자 높이
작음	0.07인치	0.1인치	0.12인치
중간	0.1인치	0.12인치	0.24인치
큼	0.12인치	0.24인치	0.35인치
사용자	각 그룹에 대해 별도로 문자 높이를 설정할 수 있습니다.

사용자 옵션으로 제어할 수 있는 그룹 및 객체

사용자 옵션을 선택하면 각 그룹에 대해 별도로 문자 높이를 설정하여 객체의 개별 그룹을 보다 잘 제어할 수 있습니다.

작은 문자 높이

작은 문자 높이 그룹은 다음 객체를 제어합니다.

• 치수 -> 대칭형 공차 텍스트
• 치수 -> 편차 공차 텍스트
• 치수 -> 공차 한계 텍스트

중간 문자 높이

중간 문자 높이 그룹은 다음 객체를 제어합니다.

• 치수 -> 1차 단위 텍스트
• 치수 -> 대체 단위 텍스트
• 텍스트
• 주
• 지시선 주
• 구멍 및 스레드 주
• 절곡부 주
• 절곡부 테이블 텍스트
• 절곡부 식별자
• 기호
• 사용자 테이블 텍스트
• 부품 리스트 텍스트

큰 문자 높이

큰 문자 높이 그룹은 다음 객체를 제어합니다.

• 도면 뷰 -> 단면 선 식별자
• 도면 뷰 -> 상세 경계 식별자
• 도면 뷰 -> 레이블
• 표준 품번기호
• 특허 품번기호
