제거 가능한 피쳐

다음과 같은 유형의 피쳐를 제거할 수 있습니다.

• 모깎기
• 구멍
• 모따기
• 돌출
• 회전
• 기타: 위의 명령 중 하나로 작성되지 않은 선택된 바디에 비해 작은 피쳐입니다.

다음 설명이 모두 해당되는 경우 작은 구멍, 노치 또는 돌출을 제거할 수 있습니다.

• 피쳐가 임계 응력 영역에서 잘 제거되므로 응력 집중 효과는 중요하지 않습니다
• 피쳐가 구조의 전체 강성에 큰 영향을 주지 않습니다
• 구속조건 또는 하중 적용 모서리 또는 면에 피쳐가 필요하지 않습니다.
• 모달 진동수 분석을 실행하는 경우 피쳐가 고유 진동수나 모드 쉐이프에 큰 영향을 줄 정도로 질량을 변경하지 않습니다.

일반적으로 스레드 조임쇠(나사 및 볼트)를 제거합니다. 이러한 항목을 제대로 표현하려면 복잡한 메쉬 및 많은 접촉 곡면이 필요합니다. 대신, 조립품 부품 간의 스레드 조임쇠 자리에 커넥터를 정의합니다. 특별히 디자인된 조임쇠가 분석의 중점이 되는 경우는 예외입니다.

• 이러한 부품이 분석의 중점이 되는 경우가 아니면 리프팅 아이 또는 핸들을 제거합니다.
• 구조의 강성 또는 무결성에 영향을 주지 않을 경우 조립품에 부착된 부품을 제거합니다. 명판, 장식 몰딩, 패널 스위치 또는 지시등을 예로 들 수 있습니다.

주: 이러한 부품의 질량이 조립품의 중량(중력 하중) 또는 고유 진동수에 크게 영향을 줄 수 있는 경우 점질량(자동) 하중을 사용하여 제거된 부품을 나타냅니다.

• 점질량(메뉴얼) 하중을 구조에는 있지만 모형에 포함되지 않은 큰 객체로 대체합니다. 사무실 건물 바닥에 배치된 가구, 브리지의 차량 또는 평상형 트레일러의 강철 코일을 예로 들 수 있습니다.
• 다음 두 이미지 중 첫 번째 이미지에 표시된 것과 같이 외부 구석의 작은 모깎기 및 모따기를 제거할 수 있습니다.

주: 영역이 임계 응력 영역에서 제대로 제거되지 않으면 내부 코너에서 모깎기를 제거하지 마십시오. 모깎기 반지름은 내부 구석(예: 샤프트 넥 또는 숄더 반지름)에서 정확한 응력 집중 효과를 캡처하는 데 매우 중요합니다.

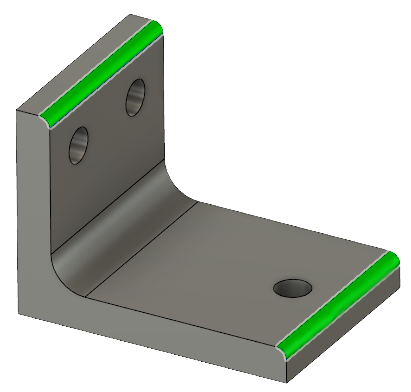

그림 1: 억제할 수 있는 모깎기 및 모따기(초록색 면).

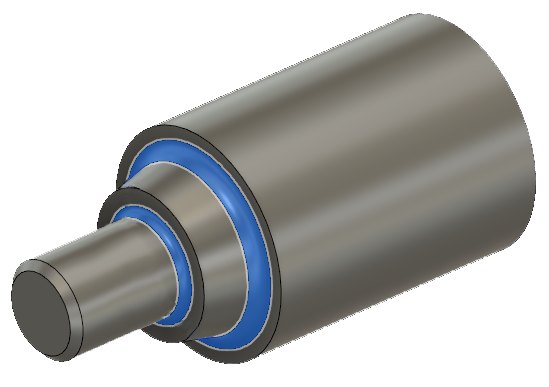

그림 2: 억제하면 안 되는 모깎기(파란색 면).
