작업 1: 새 쉐이프 최적화 학습 작성

이 작업에서는 다음을 수행합니다.

• 학습 1 - 쉐이프 최적화 학습 작성

• 시뮬레이션의 단위를 선택합니다.

  주: 시뮬레이션 단위는 디자인 작업공간에서 지정된 단위와는 별개입니다.

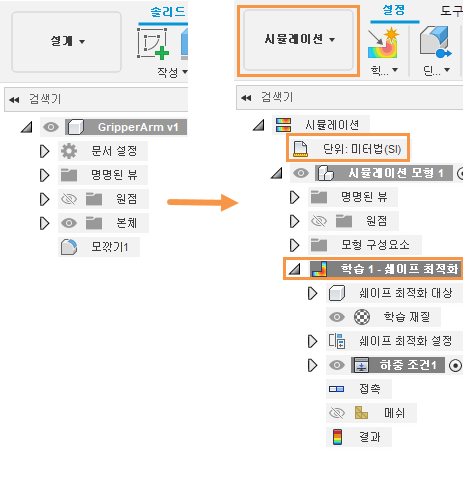

  모형을 처음 가져올 때의 브라우저(왼쪽). 새 쉐이프 최적화 학습을 작성한 후의 브라우저(오른쪽).

필수 조건

• Fusion이(가) 시작되었습니다.
• 데이터 파일 위치: 샘플 > 기본 학습 > 11-시뮬레이션 > GripperArm.

단계

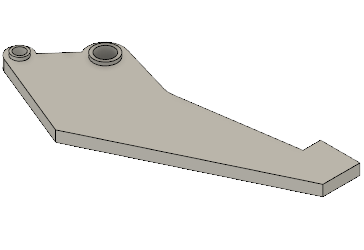

1. 데이터 패널의 기본 학습 폴더에서 시작 쉐이프 모형인 Z up 방향의 GripperArm을 엽니다.

   1. 데이터 패널이 현재 표시되지 않으면 화면 상단에서 데이터 패널 표시를 클릭합니다.
   2. 데이터 패널의 상단(홈 뷰)은 모든 프로젝트와 샘플이라는 두 개의 하위 섹션으로 분할되어 있습니다. 샘플에 도달할 때까지 아래로 스크롤합니다.
   3. 기본 교육 폴더를 두 번 클릭하여 엽니다.
   4. 11 - 시뮬레이션 폴더를 두 번 클릭하여 엽니다.
   5. GripperArm 모형을 두 번 클릭하여 캔버스에서 엽니다.

      주: 샘플 모형은 읽기 전용이므로 개인 프로젝트에 복사본을 저장해야 합니다.





2. 시작 쉐이프 모형을 저장할 개인 프로젝트를 식별합니다.

   1. (파일 > 다른 이름으로 저장)을 클릭합니다.
   2. 이름 필드에 이름(예: GripperArm)을 입력합니다.
   3. 위치 필드 옆의 화살표 버튼을 확장합니다.
   4. 기존 프로젝트를 찾아서 클릭하거나 새 프로젝트를 클릭하여 새 프로젝트를 시작합니다.

3. 시작 쉐이프 모형을 저장할 폴더를 식별하거나 작성합니다.

   1. 프로젝트에서 폴더를 두 번 클릭하여 선택하거나 새 폴더를 작성합니다.
   2. 새 폴더를 작성하려면 새 폴더를 클릭합니다.
   3. 폴더의 이름(예: GripperArm)을 입력합니다.
   4. Enter 키를 누릅니다.
   5. 폴더를 두 번 클릭하여 현재 파일 저장 위치로 설정합니다.
   6. 저장을 클릭합니다.

4. 쉐이프 최적화를 새 시뮬레이션 학습으로 선택합니다.

   1. 도구막대의 왼쪽 상단에 있는 작업공간 변경 드롭다운 메뉴를 클릭하고 시뮬레이션을 선택합니다.


   2. 새 학습 대화상자에서 쉐이프 최적화를 선택합니다.
   3. 학습 작성을 클릭하여 새 학습 대화상자를 닫고 새 학습을 작성합니다.

5. 기본 단위 시스템을 미터법(SI)으로 변경합니다.

   1. 브라우저에서 단위 위에 마우스를 놓은 다음, 편집을 클릭합니다.
   2. 단위 설정 대화상자의 기본 단위 세트 드롭다운 리스트에서 미터법(SI)을 선택합니다.
   3. 확인을 클릭하여 변경 사항을 수락하고 대화상자를 닫습니다.

작업 1 요약

이 작업에서는 다음을 수행했습니다.

• 학습 1 - 쉐이프 최적화 학습 작성
• 시뮬레이션의 단위 선택
