작업 6: 학습 결과 비교

이 작업에서는 학습 1과 학습 2의 결과를 나란히 비교합니다. 비교 탭에서는 타일 창에서 최대 4개의 시뮬레이션 학습에 대한 결과를 동시에 볼 수 있습니다. 두 학습의 결과를 비교하기 위해 다음을 수행합니다.

x-변위 비교

학습 1: 정적으로 안정적인 모형의 변위(왼쪽) 및 학습 2: 부분적으로 구속되지 않은 모형의 변위(오른쪽).

중요: 소프트웨어의 릴리스 간에 또는 다른 컴퓨터 플랫폼에서 모형을 해석할 경우에도 생성된 메쉬 또는 접촉 반복에서 약간의 차이가 나타나는 것은 일반적입니다. 결과는 이 페이지에 표시된 것과 유사합니다. 그러나 반드시 동일하지는 않을 수 있습니다. 결과에서 사소한 차이점은 무시해도 됩니다.

필수 조건

단계

  1. 비교 탭에 액세스하여 비교할 학습을 선택합니다.

    1. 비교 아이콘(시뮬레이션 작업공간 > 결과 탭 > 비교 패널 > 비교)을 클릭하여 비교 대화상자에 액세스합니다.

      두 개의 윤곽선 플롯이 나란히 표시됩니다.
    2. 각 창의 왼쪽 아래 구석에 있는 결과의 이름을 확인하고 학습 1과 학습 2의 결과가 표시되는지 확인합니다.

      일반적으로 학습 1은 왼쪽 창에 나타나고 학습 2는 오른쪽 창에 나타납니다.
    3. 필요한 경우 학습 이름 옆에 있는 드롭다운 메뉴를 사용하여 표시할 다른 학습을 선택합니다.

      주: 결과 옵션, 학습 선택자, ViewCube 및 탐색 도구막대는 활성 창에서만 표시됩니다. 비교 창 내의 아무 곳이나 클릭하여 활성화합니다.
  2. 카메라를 동기화하여 모형이 동일한 방식으로 두 창에서 이동하도록 하고, 결과 유형을 동기화하여 한 창에서 결과를 전환하면 다른 창이 동일한 결과로 변경되도록 합니다.

    1. 카메라 동기화 아이콘 (시뮬레이션 작업공간 > 비교 탭 > 동기화 패널 > 카메라 동기화)을 클릭하여 두 창에서 모형의 뷰를 동기화합니다.

      리본의 아이콘이 파란색으로 바뀌어 활성 상태임을 나타냅니다.
    2. 결과 유형 동기화 아이콘 (시뮬레이션 작업공간 > 비교 탭 > 동기화 패널 > 결과 유형 동기화)을 클릭하여 한 창에서 결과를 전환하면 다른 창에서 결과가 자동으로 변경되도록 합니다.

      리본의 아이콘이 파란색으로 바뀌어 활성 상태임을 나타냅니다.
  3. 변위 결과로 전환하고 학습 1의 X 변위를 학습 2와 비교합니다.

    1. 왼쪽 창을 클릭하여 활성화합니다.
    2. 플롯 범례 근처의 드롭다운 메뉴를 사용하여 표시된 결과를 변위로 설정합니다.
    3. 플롯 범례 근처의 드롭다운 메뉴를 사용하여 방향을 합계에서 X로 변경합니다.

      X 변위가 두 창에 모두 나타납니다.

      x-변위 비교

      관찰
      • 학습 1 모형의 한쪽 끝이 고정되고 힘이 -X 방향으로 조립품을 신축하기 때문에 모든 X 변위 결과는 음수입니다.
      • 학습 1의 경우 조립품의 최대 상대 X 변위 크기는 약 0.0035인치입니다.
      • 학습 2 모형은 +X 및 -X 힘에 의해 작동되므로 양수 및 음수 X 변위 결과가 분명하게 나타납니다. 0 변위 영역은 연결 로드 스팬의 중간 부근에 있습니다.
      • 학습 2의 변위 변동은 0.00264인치에서 약 - 0.00154인치까지입니다. 따라서 조립품의 최대 상대 변위는 0.0026 - (-0.00154인치) 또는 약 0.0042인치입니다.
      • 조립품 변형은 학습 2에서 더 크며 이것은 놀라운 것이 아닙니다. 작은 고정은 끝 면에 고정 구속조건을 지정하지 않고도 더 많이 굽힐 수 있습니다.
  4. 응력 결과로 전환하고 학습 1의 폰 미세스 응력을 학습 2와 비교합니다.

    1. 플롯 범례 근처의 드롭다운 메뉴를 사용하여 결과 유형을 변위에서 응력으로 변경합니다.

      폰 미세스 응력이 두 창에 모두 나타납니다.

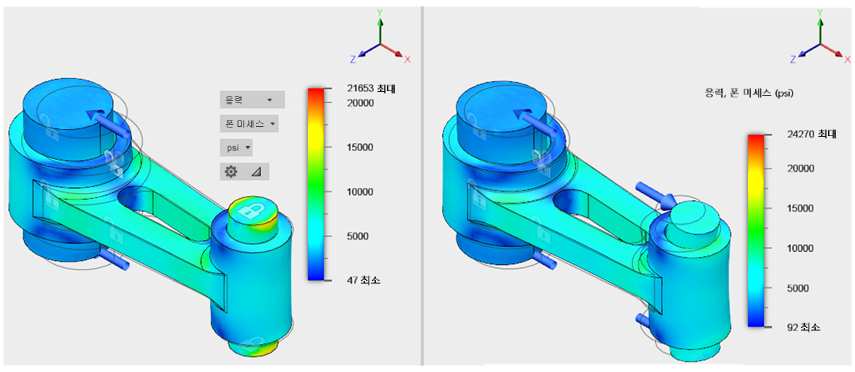

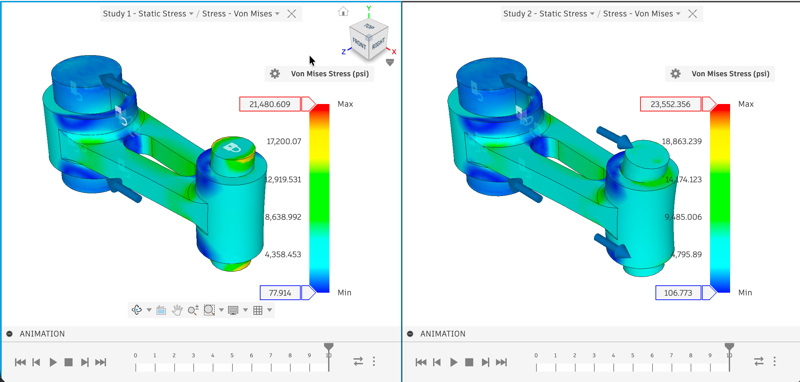

      폰 미세스 비교

      관찰
      • 학습 1에 대한 최대 폰 미세스 응력은 21,600psi~21,700psi입니다. 앞에서 본 것처럼 해당 위치는 짧은 고정의 모서리에 있습니다. 이 고정은 내장 빔으로 동작하며, 끝 지지점에서 가장 큰 모멘트가 발생합니다.
      • 학습 2의 최대 폰 미세스 응력은 약 24,300psi입니다. 중간 길이의 작은 고정 곡면에서 발생합니다.

        팁: 필요한 경우 일시적으로 결과 탭으로 돌아가 부품을 숨기고 비교 탭에서 사용할 수 없는 최소/최대 프로브를 표시할 수 있습니다. 이 작업을 수행하여 숨겨진 면에 있는 최대 결과를 찾습니다.
      • 학습 2 응력이 학습 1 응력을 약 12% 초과합니다.
  5. 안전계수 결과로 전환하고 학습 1을 학습 2와 비교합니다.

    1. 플롯 범례 근처의 드롭다운 메뉴를 사용하여 결과 유형을 응력에서 안전계수로 변경합니다.

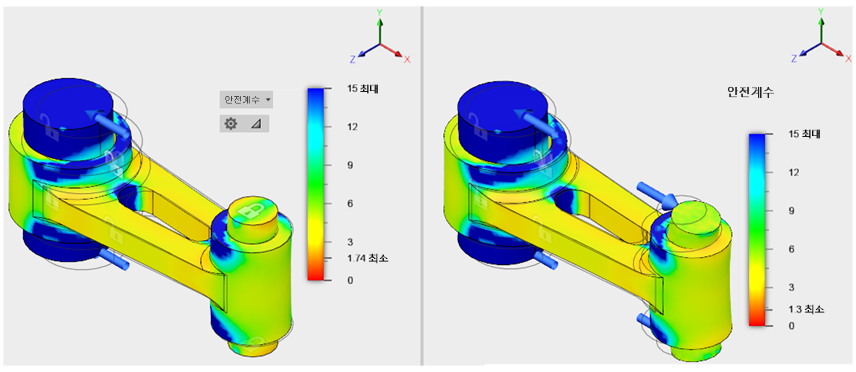

      안전계수 비교

      관찰
      • 안전계수 결과는 학습 2의 증가된 응력 수준을 반영하며, 여기서 안전계수는 학습 1의 안전계수보다 25% 낮습니다.
  6. 접촉 압력 결과로 전환하고 학습 1을 학습 2와 비교합니다.

    1. 플롯 범례 근처의 드롭다운 메뉴를 사용하여 결과 유형을 안전계수에서 접촉 압력으로 변경합니다.

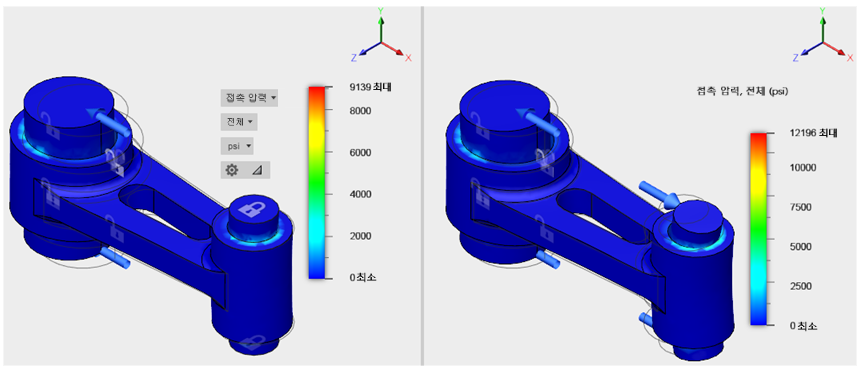

      접촉 압력 비교

      관찰
      • 학습 2에서 작은 고정 굽힘 변형이 클수록 연결 로드 구멍의 모서리 근처에서 좀 더 지역화된 접촉 영역이 표시됩니다. 최종적으로 학습 2에 대한 접촉 압력이 33% 증가하며 이것은 놀라운 것이 아닙니다.

작업 6 요약

이 작업에서는 다음을 수행했습니다.
