튜토리얼: 정적 응력 분석

이 튜토리얼에서는 연결 로드 조립품에서 응력 및 변위를 결정하는 두 가지 다른 방법을 비교하여 강체 모드 제거 옵션이 모형을 안정화하는 방법을 확인할 수 있습니다. 분리 접촉은 모든 접촉 면 간에 정의되므로, 접촉 면은 서로를 따라 자유롭게 슬라이딩하고 분리하지만 상호 관통하지는 않습니다.

• *학습 1: * 모형이 기존 방식(정적으로 안정된 상태)으로 구속됩니다. 작은 고정은 끝면에 고정되고 하중은 큰 고정의 끝면에 적용됩니다. 추가 구속조건이 추가되어 하중에서 변형을 억제하지 않고 연결 로드 및 큰 고정의 Y 및 Z 동작을 방지합니다.

• 학습 2: ** 모형이 부분적으로 구속되지 않았습니다. 작은 고정은 구속되지 않지만 다른 두 부품은 학습 1과 동일한 방식으로 구속됩니다. 조립품에는 X 구속조건이 없습니다. 큰 고정과 작은 고정의 끝면에는 반대(균형 조정된) 힘이 적용됩니다. **강체 모드 제거 옵션은 모형을 안정화하는 데 사용됩니다.

이 튜토리얼에서는 다음을 수행합니다.

• 새 정적 응력 분석을 작성하고 해당 매개변수 정의
• 모형을 정적으로 안정시키는 데 필요한 모든 구속조건 적용
• 하중을 적용하고 접촉 세트를 정의한 다음, 분석 실행
• 학습 1을 복제하여 학습 2 만들기
• 학습 2의 구속조건 및 하중 변경
• 학습 2에 대한 분석을 실행하고 결과를 학습 1과 비교

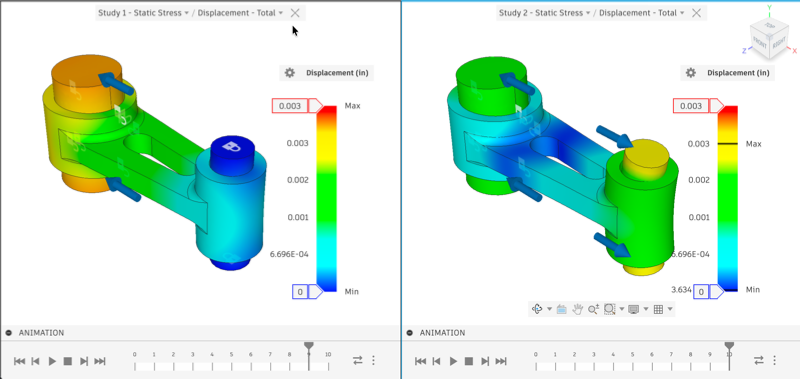

학습 1: 정적으로 안정적인 모형의 변위(왼쪽) 및 학습 2: 부분적으로 구속되지 않은 모형의 변위(오른쪽).

주: 이 학습 1에서는 완전히 고정된 끝 면으로 인해 작은 고정이 내장 빔처럼 동작합니다.

이 학습 2에서는 작은 고정이 단순한 지지 빔처럼 동작합니다. 고정이 하중을 받아 구부러질 때 끝면은 Z축을 중심으로 자유롭게 회전할 수 있습니다. 강체 모드 제거 옵션은 모형을 안정화하여 구속조건 없이 솔루션을 실행하고 부품의 자유형 바디 동작을 방지할 수 있도록 합니다.
