작업 3: 분석 수행 및 결과 해석

이 작업에서는 다음을 수행합니다.

• 분석 실행
• 결과를 확인하여 플라스틱 테이블이 버클링될 가능성이 있는지 검토
• 3가지 진동 모드를 애니메이트하고 확인하여 버클링 하중 계수가 가장 낮은 모드 파악

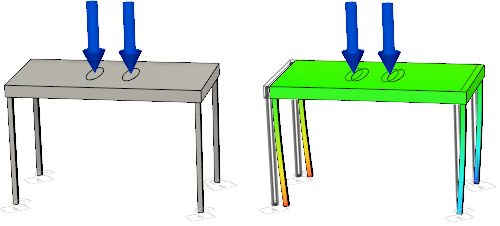

분석 전 플라스틱 테이블(왼쪽) 및 모드 1에 대한 플라스틱 테이블 총 모달 변위 결과(오른쪽).

필수 조건

• 작업 2가 완료되었습니다.

단계

1. 학습을 해석합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.

      주: 사전 확인 아이콘은 초록색 확인 표시를 표시합니다. 이 표시는 경고가 없고 모형을 해석할 준비가 되었음을 나타냅니다.
   2. 1개 학습 해석을 클릭하여 분석을 실행하고 대화상자를 닫습니다.

      주: 메쉬 및 분석 작업은 몇 분 정도 걸릴 수 있습니다.

   3. 분석이 완료되면 닫기를 클릭하여 작업 상태 대화상자를 닫습니다.

      결과 탭이 자동으로 열리므로 결과를 볼 수 있습니다.

2. 버클링 모드 1에 대한 총 모달 변위 결과를 애니메이트하고, 최고속 및 양방향 옵션을 사용하여 전체 버클링 변위 주기를 시연합니다.

   1. 플롯 범례 옆에 있는 버클링 모드 드롭다운 리스트에서 버클링 모드 1이 선택되어 있는지 확인합니다.
   2. (시뮬레이션 작업공간 > 결과 탭 > 결과 도구 패널 > 애니메이트)을 클릭하여 애니메이트 대화상자를 엽니다.
   3. 양방향 옵션을 활성화하여 반복되는 사인 애니메이션을 작성합니다.
   4. 속도 드롭다운 리스트에서 최고속을 선택합니다.
   5. 재생을 클릭합니다.

3. 애니메이션이 계속 실행되는 동안 플롯 범례 옆에 있는 버클링 모드 드롭다운 리스트에서 다음 버클링 모드를 선택합니다. 이 모드의 쉐이프를 관찰합니다. 세 가지 버클링 모드가 모두 표시될 때까지 반복한 다음, 확인을 클릭하여 애니메이트 대화상자를 닫습니다.

   버클링 모드 1 결과는 다음 이미지와 같이 표시되어야 합니다.



   일반적으로 다양한 모드에서 가장 낮은 버클링 하중 계수를 찾습니다.

   첫 번째 모드는 버클링 하중 계수가 가장 낮습니다. 세 모드 모두 버클링 하중 계수가 1보다 작으며, 이는 버클링이 발생함을 의미합니다. 일반적으로 원하는 결과는 첫 번째 양수 하중 계수입니다. 버클링 분석에서 작성되는 쉐이프는 고유 진동수 쉐이프를 기준으로 하므로 해당 쉐이프는 버클링이 실제로 발생하는 방식을 거울처럼 보여줄 수 있습니다. 예를 들어 위에 표시된 그림에서 다리는 변위의 안쪽을 가리키고 있으며 여기서는 다리가 바깥쪽으로 붕괴될 것으로 예상됩니다.

   동일한 설정으로 정적 응력 분석을 실행하면 10보다 큰 안전계수를 얻게 됩니다. 높은 안전계수는 오해의 소지가 있으며, 디자인을 실행할 수 있음을 시사합니다. 따라서 정적 응력과 구조적 버클링 분석을 모두 실행해야 합니다.

   모든 디자인 문제와 마찬가지로 버클링을 방지하는 데 사용할 수 있는 솔루션이 두 개 이상 있습니다. 다음 작업에서는 학습을 복제하고 재질을 변경합니다.

작업 3 요약

이 작업에서는 다음을 수행했습니다.

• 분석 실행
• 결과를 확인하여 플라스틱 테이블이 버클링될 가능성이 있는지 검토
• 3가지 진동 모드를 애니메이트하고 확인하여 버클링 하중 계수가 가장 낮은 모드 파악
