작업 3: 구속조건 및 하중 적용

지지 빔은 양쪽 끝에서 구속되고 수직 아래쪽 방향으로 하중이 적용되어 더 강한 빔 축을 기준으로 굽힘이 생성됩니다. 횡단 하중은 없습니다. 굽힘 하중은 상단 플랜지의 중간 부분에 법선력으로 적용됩니다.

이 작업에서는 다음을 수행합니다.

• 빔의 +X 끝에 모든 방향으로 구속조건 적용

• 빔의 -X 끝에 Y 및 Z 방향으로 구속조건 적용

• 300kN 굽힘 하중을 상단 플랜지의 중간 부분 적용

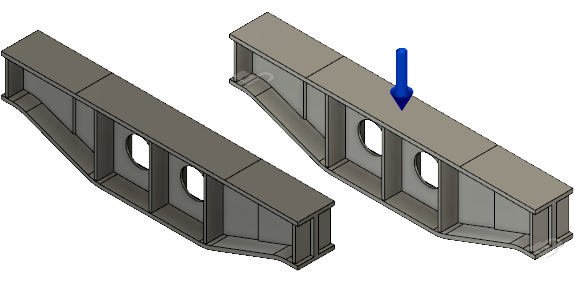

  지지 빔 모형(왼쪽), 구속조건 및 하중이 적용된 지지 빔 모형(오른쪽).

필수 조건

• 작업 2가 완료되었습니다.

단계

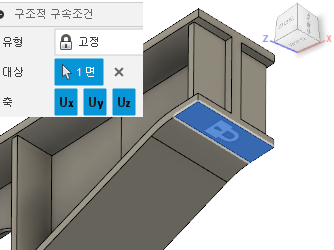

1. 빔의 +X 끝에서 모든 방향으로 빔의 작은 하단 면을 구속합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 구속조건 패널 > 구조적 구속조건)을 클릭하여 구조적 구속조건 대화상자를 엽니다.
   2. 구조적 구속조건 대화상자에서 유형이 고정된 프로젝트로 설정되어 있는지 확인합니다.
   3. 전면, 우측 및 하단이 만나는 ViewCube의 맨 아래 구석을 클릭하여 빔의 하단과 +X 끝을 표시합니다.
   4. 빔의 +X 끝에 있는 작은 면을 선택하여 대상으로 선택합니다.


   5. 확인을 클릭하여 명령을 수락하고 대화상자를 닫습니다.

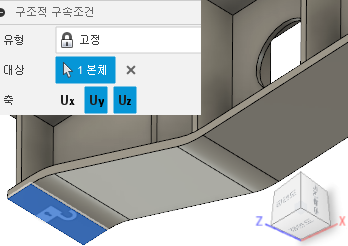

2. 빔의 -X 끝에서 Y 및 Z 방향으로만 빔의 작은 하단 면을 구속합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 구속조건 패널 > 구조적 구속조건)을 클릭하여 구조적 구속조건 대화상자를 엽니다.
   2. 구조적 구속조건 대화상자에서 유형이 고정된 프로젝트로 설정되어 있는지 확인합니다.
   3. Ux를 클릭하여 X축을 비활성화하고 Y 및 Z 방향의 동작을 제한합니다.
   4. 빔의 -X 끝에 있는 작은 면을 선택하여 대상으로 선택합니다.


   5. 확인을 클릭하여 명령을 수락하고 대화상자를 닫습니다.
   6. ViewCube 위의 홈을 클릭하여 모형을 기본 등각투영 관측점으로 되돌립니다.

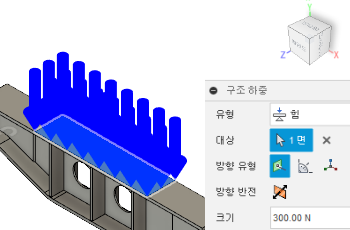

3. 300kN 굽힘 하중을 법선 방향으로 상단 플랜지의 중간 부분에 적용합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 하중 패널 > 구조 하중)을 클릭하여 구조 하중 대화상자를 엽니다.
   2. 구조 하중 대화상자에서 유형이 힘으로 설정되어 있는지 확인합니다.
   3. 빔 모형에서 3개의 상단 면 중간을 대상으로 선택합니다.
   4. 구조 하중 대화상자에서 방향 유형을 법선으로 설정합니다.
   5. 크기를 300kN 또는 300,000N으로 설정합니다.


   6. 확인을 클릭하여 명령을 수락하고 대화상자를 닫습니다.

작업 3 요약

이 작업에서는 다음을 수행했습니다.

• 빔의 +X 끝에 모든 방향으로 구속조건 적용
• 빔의 -X 끝에 Y 및 Z 방향으로 구속조건 적용
• 300kN 굽힘 하중을 상단 플랜지의 중간 부분에 적용
