튜토리얼: 비선형 정적 응력 분석

이 튜토리얼에서는 하중이 높은 테이퍼형 빔에 대해 비선형 정적 응력 학습을 수행하는 방법을 보여줍니다. 모형 및 시뮬레이션 학습에는 다음과 같은 특성이 있습니다.

• 고강도/저합금강 재질은 Fusion 비선형 재질 라이브러리에서 사용할 수 있습니다. 이 재질에는 미리 정의된 플라스틱 응력-변형 곡선이 있습니다.
• 빔이 상단 플랜지의 중심 부분에 아래쪽으로 작용하는 300kN으로 하중을 받습니다. 하중을 플랜지의 원하는 부분으로 제한하기 위해 상단 면을 분할했습니다.
• 빔은 빔의 각 끝에 있는 짧은 하단 면에 구속됩니다. 하나의 지지점이 완전히 고정되고 하나는 수직 및 횡단 방향으로 유지됩니다. 즉, 빔이 변형되면 축 방향으로 자유롭게 부동 상태가 됩니다.

이 튜토리얼에서는 다음을 수행합니다.

• 비선형 정적 응력 학습을 작성하여 하중이 비선형 동작을 갖는 재질로 구성된 빔에 미치는 영향 확인

• 재질을 선택하고 비선형 동작을 나타내는지 확인합니다.

• 구속조건 및 하중을 적용하여 하중 상태인 빔 환경 시뮬레이트

• 비선형 정적 응력 분석을 실행하여 선택된 재질에서 빔이 하중을 지원할 수 있는지 확인

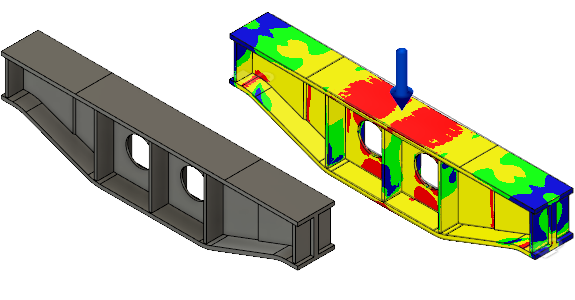

  원래 모형의 지지 빔(왼쪽). 비선형 정적 응력 안전계수 결과(오른쪽).
