작업 1: 새 구조적 버클링 분석 설정

이 작업에서는 새 학습인 학습 1 - 구조적 버클링을 만들고 재질을 선택하여 하중에서 버클링을 저항할 만큼 충분히 강한지 확인합니다. 버클링의 변위된 쉐이프는 진동 모드를 기준으로 합니다. 학습을 설정하기 위해 다음을 수행합니다.

• 진동 모드 수를 3으로 설정

• 원하는 단위 시스템 선택

• 모형 재질을 플라스틱으로 변경

  기본적으로 시뮬레이션 학습 재질은 디자인 작업공간에 정의된 재질과 동일합니다.

주: 시뮬레이션 단위는 디자인 작업공간에서 지정된 단위와는 별개입니다.

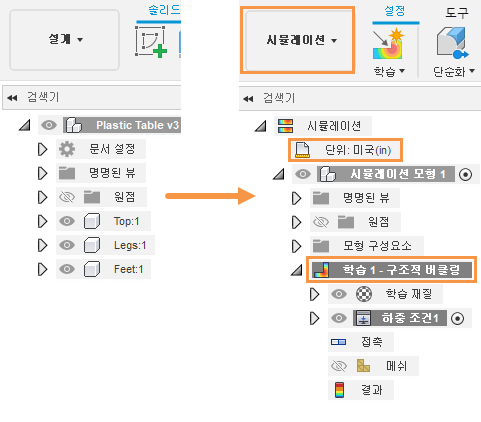

모형을 처음 가져올 때의 브라우저(왼쪽). 새 구조적 버클링 학습을 만든 후 브라우저(오른쪽).

필수 조건

• Fusion이(가) 시작되었습니다.
• 데이터 파일 위치: 샘플 > 기본 학습 > 11-시뮬레이션 > 플라스틱 테이블.

단계

1. 데이터 패널의 기본 학습 폴더에서 시작 쉐이프 모형인 Z up 방향의 플라스틱 테이블을 엽니다.

   1. 데이터 패널이 현재 표시되지 않으면 화면 상단에서 데이터 패널 표시를 클릭합니다.
   2. 데이터 패널의 상단(홈 뷰)은 모든 프로젝트와 샘플이라는 두 개의 하위 섹션으로 분할되어 있습니다. 샘플에 도달할 때까지 아래로 스크롤합니다.
   3. 기본 교육 폴더를 두 번 클릭하여 엽니다.
   4. 11 - 시뮬레이션 폴더를 두 번 클릭하여 엽니다.
   5. 플라스틱 테이블 모형을 두 번 클릭하여 캔버스에서 엽니다.

   주: 샘플 모형은 읽기 전용이므로 개인 프로젝트에 사본을 저장해야 합니다.

2. 시작 쉐이프 모형을 저장할 개인 프로젝트를 식별합니다.

   1. (파일 > 다른 이름으로 저장)을 클릭합니다.
   2. 이름 필드에 이름(예: 플라스틱 테이블)을 입력합니다.
   3. 위치 필드 옆의 화살표 버튼을 확장합니다.
   4. 기존 프로젝트를 찾아서 클릭하거나 새 프로젝트를 클릭하여 새 프로젝트를 시작합니다.

3. 시작 쉐이프 모형을 저장할 폴더를 식별하거나 작성합니다.

   1. 프로젝트에서 폴더를 두 번 클릭하여 선택하거나 새 폴더를 작성합니다.
   2. 새 폴더를 작성하려면 새 폴더를 클릭합니다.
   3. 폴더의 이름(예: 플라스틱 테이블)을 입력합니다.
   4. Enter 키를 누릅니다.
   5. 폴더를 두 번 클릭하여 현재 파일 저장 위치로 설정합니다.
   6. 저장을 클릭합니다.

4. 새 구조적 버클링 시뮬레이션 학습을 작성합니다.

   1. 도구막대의 왼쪽 상단에 있는 작업공간 변경 드롭다운 메뉴를 클릭하고 시뮬레이션을 선택합니다.


   2. 새 학습 대화상자에서 구조적 버클링을 선택합니다.

5. 모드 수가 3인지 확인합니다. 기본값인 3이면 일반적으로 충분합니다.

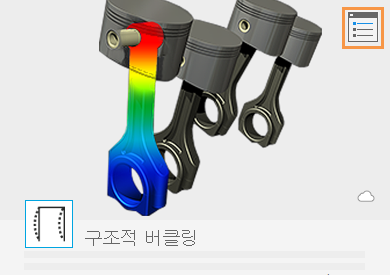

   1. 큰 썸네일 이미지의 오른쪽 위 구석에서 설정을 클릭하여 설정 대화상자에 액세스합니다.



      처음에는 일반 설정이 나타납니다.
   2. 일반 설정에서 모드 수가 3으로 설정되어 있는지 확인합니다.
   3. 뒤로를 클릭하여 새 학습 대화상자로 돌아갑니다.
   4. 새 학습 대화상자에서 학습 작성을 클릭하여 학습을 작성하고 대화상자를 닫습니다.

6. 기본 단위 시스템을 미국 (in)으로 변경합니다.

   1. 브라우저에서 단위: 사용자 위에 마우스를 놓은 다음, 편집을 클릭합니다.
   2. 단위 설정 대화상자에서 미국 (in)(기본 단위 세트 드롭다운 리스트)을 선택합니다.
   3. 확인을 클릭하여 변경 사항을 수락하고 대화상자를 닫습니다.

7. 플라스틱 테이블의 재질을 플라스틱으로 변경합니다.

   주: Fusion의 다른 작업공간에서 정의된 재질은 시뮬레이션 작업공간에 자동으로 적용됩니다. 구조적 버클링 분석의 경우 재질에 선형 특성이 있어야 합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 재질 패널 > 학습 재질)을 클릭하여 학습 재질 대화상자를 엽니다.
   2. 학습 재질 대화상자에서 하단 왼쪽 구석에 있는 모두 선택을 클릭하여 모든 구성요소를 선택합니다.
   3. 드롭다운 메뉴 중 하나의 학습 재질을 플라스틱으로 변경합니다.
   4. 확인을 클릭하여 학습 재질 대화상자를 닫습니다.

작업 1 요약

이 작업에서는 구조적 버클링 시뮬레이션 학습을 작성하여 적용된 하중에서 플라스틱이 버클링에 저항할 만큼 충분히 강한지 확인했습니다. 학습 변수를 정의하기 위해 다음을 수행했습니다.

• 진동 모드 수를 3으로 설정
• 원하는 단위 시스템 선택
• 모형 재질을 플라스틱으로 변경
