작업 5: 정적 응력 학습 수행

쉐이프 최적화 학습의 목표는 부품의 중량을 원래 중량의 약 40%로 줄이고 강성을 최대화하는 것입니다. 응력 분석은 수정된 부품 쉐이프의 응력과 변위가 수용 가능한지 확인하는 데 필요합니다. 생성된 쉐이프에는 안전계수가 2.0 이상이어야 합니다.

이 작업에서는 다음을 수행합니다.

• 정적 응력 학습 작성
• 분석 실행
• 안전계수 결과를 검토하여 수정된 부품이 디자인 요구사항을 충족하는지 확인

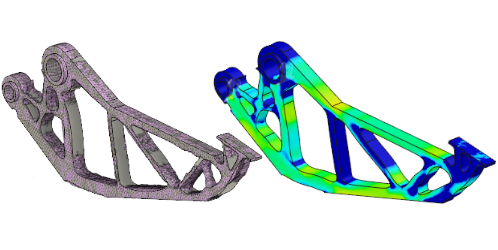

새 그리퍼 암 모형(왼쪽) 및 새 모형에 대한 정적 응력 분석 결과(오른쪽).

필수 조건

• 작업 4가 완료되었습니다.

단계

1. 학습 1 - 쉐이프 최적화를 복제하고 새 학습을 정적 응력 학습으로 변경합니다.

   1. 도구막대의 왼쪽 상단에 있는 작업공간 변경 드롭다운 메뉴를 클릭하고 시뮬레이션을 선택합니다.

      이 학습의 기준인 디자인 모형을 변경했으므로 메쉬 및 결과는 더 이상 최신 상태가 아닙니다.




   2. 브라우저에서 학습 1 - 쉐이프 최적화를 마우스 오른쪽 버튼으로 클릭하고 학습 복제를 선택합니다.

      학습 2 - 쉐이프 최적화가 작성되고 자동으로 활성 학습이 됩니다.

   3. (시뮬레이션 작업공간 > 설정 탭 > 관리 패널 > 설정)을 클릭하여 설정 대화상자를 엽니다.
   4. 설정 대화상자에서 학습 유형을 정적 응력으로 전환합니다.
   5. 예를 클릭하여 변경을 확인하고 경고를 닫습니다.
   6. 확인을 클릭하여 설정 대화상자를 닫고 정적 응력 학습을 작성합니다.

2. 학습을 해석합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.
   2. 시뮬레이션 모형 1 - 학습 2 - 정적 응력이 선택되어 있는지 확인합니다.
   3. 해석을 클릭하여 분석을 시작하고 분석 대화상자를 닫습니다.
   4. 분석이 완료되면 닫기를 클릭하여 작업 상태 대화상자를 닫습니다.

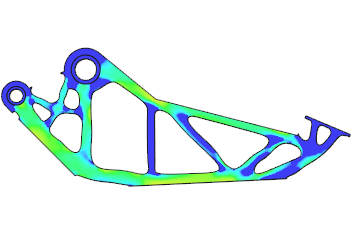

3. 결과를 검토하여 수정된 부품이 디자인 요구사항을 충족하는지 확인합니다. 스케치한 닫힌 스플라인의 쉐이프에 따라, 결과가 다음 이미지와 약간 다르게 나타납니다.

   1. 최소 안전계수를 확인합니다. 아직 표시되지 않은 경우 (시뮬레이션 작업공간 > 결과 탭 > 검사 패널 > 최소/최대 표시)을 클릭합니다.

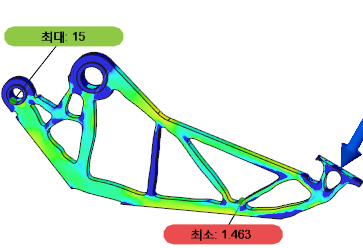

   2. 최소 안전계수가 < 2인 경우 디자인 작업공간으로 복귀하여 브라우저에서 돌출 작업을 삭제하고 2단계에서 작업 4를 반복합니다.

      주: 이번에는 너무 많은 재질을 절단하지 마십시오.




   3. 최소 안전계수가 > 2인 경우 모형이 디자인 요구사항을 충족하므로 제조할 수 있습니다.



작업 5 요약

이 작업에서는 다음을 수행했습니다.

• 정적 응력 학습 작성
• 분석 실행
• 안전계수 결과를 검토하여 수정된 부품이 디자인 요구사항을 충족하는지 확인
