작업 6: 분석 수행 및 결과 비교

이 작업에서는 다음을 수행합니다.

• 분석 실행
• 라디에이터 전체의 온도 분포 검사
• 비교 환경 활성화
• 뷰를 동기화하고 결과 비교

필수 조건

• 작업 5가 완료되었습니다.

단계

1. 학습을 해석합니다.

   1. 브라우저의 모형 구성요소 아래에서 파이프 옆에 있는 을 클릭하여 파이프를 표시합니다. 시뮬레이션에 포함된 모든 구성요소가 표시되어야 합니다.
   2. (시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.
   3. 해석을 클릭하여 분석을 시작하고 분석 대화상자를 닫습니다.
   4. 분석이 완료되면 닫기를 클릭하여 작업 상태 대화상자를 닫습니다.

      결과 탭이 자동으로 열리므로 결과를 볼 수 있습니다.

2. 곡면 프로브를 작성하여 고온을 검사하고 특이 결과가 있는지 확인합니다.

   1. 원하는 경우 결과 범례 옆에서 K 옆에 있는 아래쪽 화살표를 클릭하여 단위를 섭씨로 전환합니다.
   2. (시뮬레이션 작업공간 > 결과 탭 > 검사 패널 > 곡면 프로브 작성)을 클릭합니다.

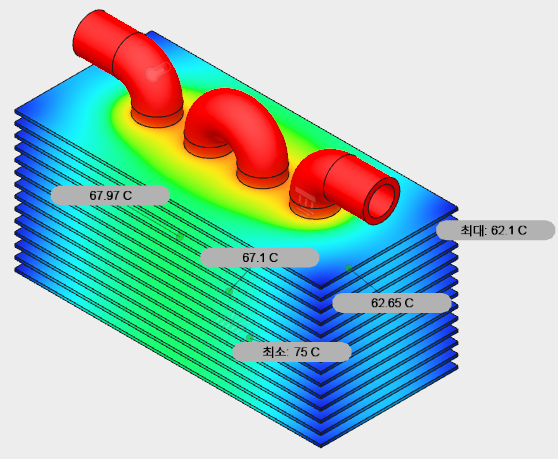

   3. 일부 위치에서 온도가 더 높은 영역에 있는 핀 모서리의 모형을 몇 곳에서 클릭합니다.
   4. 곡면 프로브 작성 대화상자에서 확인을 클릭하여 프로브 작성을 중지합니다.
   5. 프로브를 비교하여 프로브를 잘못 배치했을 수 있음을 나타내는 이상값이 없는지 확인합니다.



      핀 모서리의 온도가 몇 도 떨어진 것을 확인할 수 있습니다.
   6. (시뮬레이션 작업공간 > 결과 탭 > 검사 패널 > 모든 프로브 숨기기)을 클릭하여 곡면 프로브를 숨깁니다.

3. 비교 탭에 액세스하여 비교할 학습을 선택합니다.

   1. (시뮬레이션 작업공간 > 결과 탭 > 비교 패널 > 비교)을 클릭하여 비교 환경에 액세스합니다.

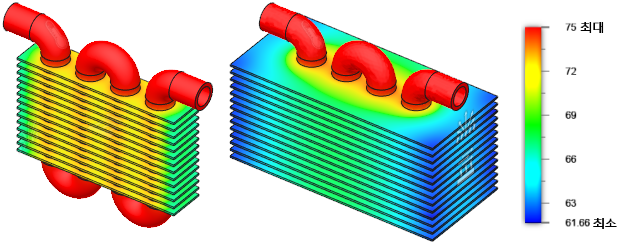

      두 개의 윤곽선 플롯이 나란히 표시됩니다.
   2. 각 창의 왼쪽 아래 구석에 있는 결과의 이름을 확인하고 학습 1과 학습 2의 결과가 표시되는지 확인합니다.

      일반적으로 학습 1은 왼쪽 창에 나타나고 학습 2는 오른쪽 창에 나타납니다.
   3. 필요한 경우 학습 이름 옆에 있는 드롭다운 메뉴를 사용하여 표시할 다른 학습을 선택합니다.

      주: 결과 옵션, 학습 선택자, ViewCube 및 탐색 도구막대는 활성 창에서만 표시됩니다. 비교 창 내의 아무 곳이나 클릭하여 활성화합니다.

4. 카메라를 동기화하여 모형이 동일한 방식으로 두 창에서 이동하도록 하고, 결과 유형을 동기화하여 한 창에서 결과를 전환하면 다른 창이 동일한 결과로 변경되도록 하고, 최소/최대 값을 동기화하여 결과가 동일한 축척으로 표시되도록 합니다.

   1. (시뮬레이션 작업공간 > 비교 탭 > 동기화 패널 > 카메라 동기화)을 클릭하여 두 창에서 모형의 뷰를 동기화합니다.

      리본의 아이콘이 파란색으로 바뀌어 활성 상태임을 나타냅니다.
   2. (시뮬레이션 작업공간 > 비교 탭 > 동기화 패널 > 결과 유형 동기화)을 클릭하여 한 창에서 결과를 전환하면 다른 창에서 결과가 자동으로 변경되도록 합니다.

      리본의 아이콘이 파란색으로 바뀌어 활성 상태임을 나타냅니다.
   3. 두 학습의 결과가 동일한 축척으로 표시되도록 (시뮬레이션 작업공간 > 비교 탭 > 동기화 패널 > 최소값/최대값 동기화)을 클릭합니다.

      리본의 아이콘이 파란색으로 바뀌어 활성 상태임을 나타냅니다.



향상된 온도 프로파일에는 비용이 수반됩니다. 핀이 클수록 무게와 재질 비용이 증가합니다. 디자인을 올바른 매개변수로 조정하는 데 여러 분석이 필요할 수 있습니다.

작업 6 요약

이 작업에서는 다음을 수행합니다.

• 분석 실행
• 라디에이터 전체의 온도 분포 검사
• 비교 환경 활성화
• 뷰를 동기화하고 결과 비교
