튜토리얼: 열 분석

이 튜토리얼에서는 열 분석을 사용하여 결과 해석을 연습합니다.

라디에이터는 상처를 입히지 않고 열을 제공해야 합니다. 화상은 온도가 70°C를 초과하는 라디에이터에서 1초 미만 동안 닿을 때 발생할 수 있습니다. 디자인이 안전한지 확인하기 위해 원래 라디에이터 디자인의 온도를 시뮬레이션합니다. 그런 다음, 단순화 환경의 시뮬레이션 모형에서 라디에이터 핀의 크기를 조정하고 새 모형을 분석하여 온도가 요구 사항을 충족하는지 확인합니다.

이 튜토리얼에서는 다음을 수행합니다.

• 열 학습을 작성하여 라디에이터 핀의 온도 확인

• 분석과 관련이 없는 형상을 제거하여 분석 시간 단축

• 열 부하를 적용하여 파이프를 통과하는 75°C 물의 영향과 환경의 열 손실 시뮬레이션

• 연장된 핀으로 새 시뮬레이션 모형을 작성하여 온도 요구 사항을 충족하는 디자인 찾기

• 첫 번째 분석과 동일한 방식으로 새 시뮬레이션 모형에 대한 분석을 설정하여 직접 비교

• 두 열 학습의 결과를 비교하고 해석합니다.

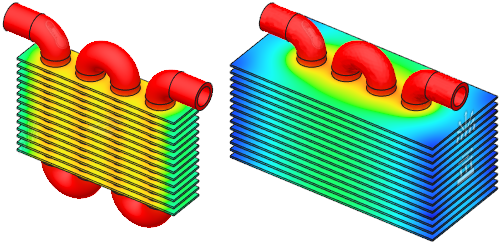

원래 라디에이터 모형의 열 분석(왼쪽). 연장된 핀이 있는 시뮬레이션 모형의 열 분석(오른쪽).
