작업 1: 새 준 정적 이벤트 시뮬레이션 학습 작성

이 작업에서는 새 학습인 학습 1 - 준 정적 이벤트 시뮬레이션을 작성하여 램프 하중에 따라 구리 빌릿에서 발생하는 응력을 확인합니다. 학습을 설정하기 위해 다음을 수행합니다.

• 개인 폴더에 튜토리얼 모형 저장
• 이벤트 지속 시간 설정
• 단계당 결과 간격 수 정의
• 메쉬 크기 정의
• 원하는 단위 시스템 선택

필수 조건

• Fusion이(가) 시작되었습니다.
• 데이터 파일 위치: 샘플 > 기본 학습 > 11-시뮬레이션 > 구리 빌릿.

단계

1. 데이터 패널의 기본 학습 폴더에서 시작 쉐이프 모형인 Y up 방향의 구리 빌릿을 엽니다.

   1. 데이터 패널이 현재 표시되지 않으면 화면 상단에서 데이터 패널 표시를 클릭합니다.

   2. 데이터 패널의 상단(홈 뷰)은 모든 프로젝트와 샘플이라는 두 개의 하위 섹션으로 분할되어 있습니다. 샘플에 도달할 때까지 아래로 스크롤합니다.

   3. 기본 교육 폴더를 두 번 클릭하여 엽니다.

   4. 11 - 시뮬레이션 폴더를 두 번 클릭하여 엽니다.

   5. 구리 빌릿 모형을 두 번 클릭하여 캔버스에서 엽니다.

      주: 샘플 모형은 읽기 전용이므로 개인 프로젝트에 복사본을 저장해야 합니다.

2. 모형을 저장할 개인 프로젝트를 식별합니다.

   1. (파일 > 다른 이름으로 저장)을 클릭합니다.
   2. 이름 필드에 이름(예: 구리 빌릿)을 입력합니다.
   3. 위치 필드 옆의 화살표 버튼을 확장합니다.
   4. 기존 프로젝트를 찾아서 클릭하거나 새 프로젝트를 클릭하여 새 프로젝트를 시작합니다.

3. 모형을 저장할 폴더를 식별하거나 작성합니다.

   1. 프로젝트에서 폴더를 두 번 클릭하여 선택하거나 새 폴더를 작성합니다.
   2. 새 폴더를 작성하려면 새 폴더를 클릭합니다.
   3. 폴더 이름(예: 구리 빌릿)을 입력합니다.
   4. Enter 키를 누릅니다.
   5. 폴더를 두 번 클릭하여 현재 파일 저장 위치로 설정합니다.
   6. 저장을 클릭합니다.

4. 새 시뮬레이션 학습으로 준 정적 이벤트 시뮬레이션을 선택합니다.

   1. 도구막대의 왼쪽 상단에 있는 작업공간 변경 드롭다운 메뉴를 클릭하고 시뮬레이션을 선택합니다.



   2. 새 학습 대화상자에서 준 정적 이벤트 시뮬레이션을 선택합니다.

5. 단계당 결과 간격 수를 10으로 변경합니다.

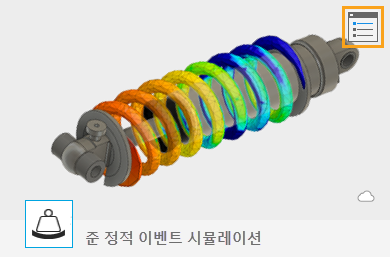

   1. 큰 썸네일 이미지의 오른쪽 위 구석에서 설정을 클릭하여 설정 대화상자에 액세스합니다.



   2. 설정 대화상자에서 단계당 결과 간격 수로 10을 입력합니다.

6. 메쉬 크기를 0.25mm로 설정합니다.

   1. 설정 대화상자의 왼쪽 프레임에서 메쉬를 선택하여 메쉬 설정을 표시합니다.
   2. 절대 크기를 클릭하고 입력 필드에 0.25mm를 입력합니다.
   3. 뒤로를 클릭하여 변경 사항을 적용합니다.
   4. 새 학습 대화상자에서 학습 작성을 클릭하여 학습을 작성하고 대화상자를 닫습니다.

7. 단위 시스템을 미터법(SI)으로 변경합니다.

   1. 캔버스 왼쪽의 브라우저에서 단위 위에 마우스를 놓은 다음, 편집을 클릭합니다.
   2. 단위 설정 대화상자의 기본 단위 세트 드롭다운 리스트에서 미터법(SI)을 선택합니다.
   3. 확인을 클릭하여 변경 사항을 수락하고 대화상자를 닫습니다.

작업 1 요약

이 작업에서는 시뮬레이션 작업공간으로 전환하여 준 정적 이벤트 시뮬레이션 학습을 작성한 다음, 해당 매개변수를 정의했습니다. 사용자는 다음 작업을 수행했습니다.

• 튜토리얼 모형을 개인 폴더에 저장
• 단계당 결과 간격 수 정의
• 메쉬 크기 정의
• 원하는 단위 시스템 선택
