작업 4: 학습 복제, 설정 수정 및 다시 실행

이 작업에서는 다음을 수행했습니다.

학습을 복제하고 사출 위치를 이동하여 미적 면의 모양 개선
모형 및 하위 학습을 복제하여 벽 두께를 보다 균일하게 만들고 채우기 가능성 높이기
새 학습을 실행하여 변경 결과를 원래 학습과 비교

두꺼운 리브

헤지 트리머 원래 모형(왼쪽) 및 두꺼운 리브가 있는 헤지 트리머 모형(오른쪽).

필수 요건

작업 3이 완료되었습니다.

단계

원래 학습을 복제하여 새 학습의 결과를 원래 학습과 비교할 수 있습니다.
1. 설정 탭의 브라우저에서 학습 1 - 사출 성형 시뮬레이션을 마우스 오른쪽 버튼으로 클릭하여 상황별 메뉴를 활성화합니다.
2. 상황별 메뉴에서 학습 복제를 클릭합니다.
새 학습의 이름을 'Move inj loc'로 바꾸어 원래 학습과 구분합니다.
1. 새 학습 이름을 천천히 두 번 클릭하여 편집을 활성화합니다.
2. 새 이름을 입력합니다.
플랫 면 상단에서 핸들 수직 면 베이스의 중심 위치로 사출 위치를 이동합니다.
1. 캔버스에서 사출 위치 그림문자를 선택한 다음, 마우스 오른쪽 버튼을 클릭하여 표식 메뉴를 활성화합니다.

  주: 사출 위치 그림문자를 선택하면 파란색으로 바뀝니다.

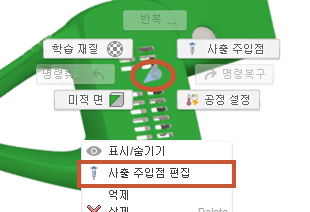

2. 표식 메뉴에서 사출 위치 편집을 선택하여 사출 위치 편집 대화상자를 엽니다.

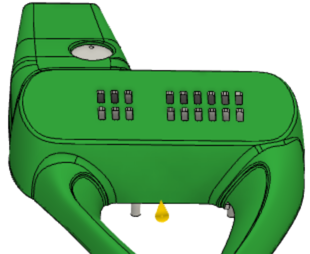

3. 캔버스에서 사출 위치 그림문자의 베이스에 있는 파란색 원을 선택하고 수직 면 베이스에 있는 중앙 위치로 끕니다.
4. 사출 위치 편집 대화상자에서 확인을 클릭하여 변경 사항을 적용하고 대화상자를 닫습니다.
문제가 있는 리브의 두께를 수정하기 위해 시뮬레이션 모형 1 및 해당 학습 2 - Move inj loc를 복제합니다.
1. 브라우저에서 시뮬레이션 모형 1을 마우스 오른쪽 버튼으로 클릭하여 상황별 메뉴를 활성화하고 단순화를 선택합니다.
2. 솔리드 단순화 탭의 브라우저에서 시뮬레이션 모형 1을 마우스 오른쪽 버튼으로 클릭하여 상황에 맞는 메뉴를 활성화하고 시뮬레이션 모형 복제를 선택합니다.
3. 시뮬레이션 모형 복제 대화상자에서 학습 1 - 사출 모형 시뮬레이션을 선택취소한 다음, 확인을 클릭합니다.
4. 솔리드 단순화 탭에서 단순화 마침을 클릭하여 설정 탭으로 돌아갑니다.

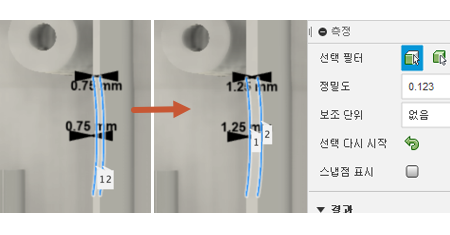

이미지에 표시된 세 리브의 두께를 표시된 방향으로 0.5mm 늘립니다.
1. 솔리드 단순화 탭에서 밀고 당기기를 클릭하여 밀고 당기기 대화상자를 엽니다.
2. 캔버스에서 면 중 하나를 선택하고 방향을 확인한 다음, 거리로서 0.5mm를 입력합니다.
3. 면 간격띄우기 대화상자에서 확인을 클릭하여 변경 사항을 적용하고 대화상자를 닫습니다.

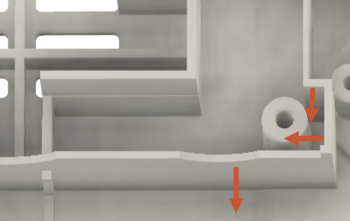

4. 다른 두 면에 대해서도 이 프로세스를 반복하여 빨간색 화살표로 표시된 방향으로 두께를 0.5mm 늘립니다.
5. 솔리드 단순화 탭에서 단순화 마침을 클릭하여 설정 탭으로 돌아갑니다.
두 개의 새 학습 각각에 대해 이러한 항목이 설정되었고 해석할 준비가 되었는지 확인한 다음, 분석을 시작합니다.
1. (시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 사전 확인)을 클릭하여 사전 확인 대화상자를 엽니다.

  노란색 경고 아이콘이 표시되어 학습을 해석할 수 있지만 일부 입력이 적절하지 않을 수 있음을 나타냅니다. 이 경우 사출 위치가 미적 면의 중심에서 멀리 이동되었지만 여전히 미적 면 위에 있으므로 경고가 표시됩니다. 현재 위치는 소비자에게 잘 보이지 않으며 표식은 수용 가능한 위치에 남겨집니다.
2. 사전 확인 대화상자에서 제안 사항을 검토한 후 닫기를 클릭합니다.
3. (시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.
4. 해석 대화상자에서 새 학습을 모두 선택취소한 다음, 2개 학습 해석을 클릭하여 해당 학습을 실행하고 대화상자를 닫습니다.

  *주: 메쉬 및 분석 작업은 몇 분 정도 걸릴 수 있습니다.
5. 분석이 완료되면 닫기를 클릭하여 작업 상태 대화상자를 닫습니다.

작업 4 요약

이 작업에서는 다음을 수행했습니다.

원래 학습을 복제하고 사출 위치 이동
원래 시뮬레이션 모형 및 하위 학습을 복제하고 벽 두께를 보다 균일하게 만듦
새 학습 실행
