표준 결과 뷰어

이 섹션의 정보는 특히 다음 시뮬레이션 학습에서 작성된 결과에 적용됩니다.

• 정적 응력
• 모달 진동수
• 구조적 버클링
• 열
• 열 응력
• 쉐이프 최적화
• 비선형 정적 응력
• 준 정적 이벤트 시뮬레이션
• 동적 이벤트 시뮬레이션

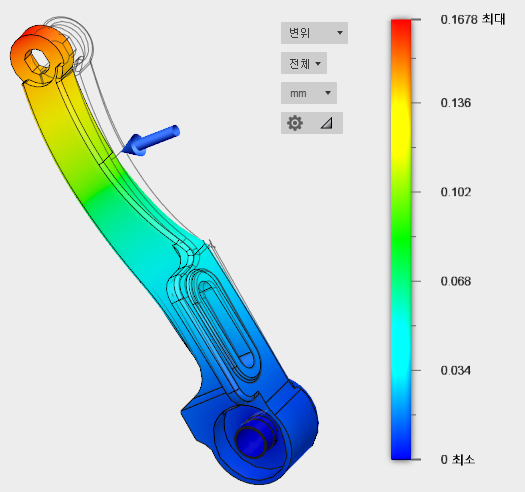

이러한 시뮬레이션 학습을 위한 그래픽 창에는 두 가지 주요 구성요소가 있습니다.

• 캔버스에서 선택한 결과 변수를 표시하는 모형의 3D 체적 그래픽 화면표시

• 범례에 포함된 항목:

  • 결과를 변경하는 결과 선택 드롭다운 메뉴. 일부 결과에는 방향 또는 특정 유형의 결과 변수를 지정하는 두 번째 드롭다운 메뉴가 있습니다.

  • 단위를 선택하기 위한 단위 드롭다운 메뉴.

  • 범례 뷰를 사용자화하기 위한 범례 옵션



기본적으로 시각적 결과 및 범례는 표시되는 요소를 기준으로 합니다. 따라서 부품 또는 바디를 숨기면 숫자 값과 색상 윤곽선이 변경될 수 있습니다. 브라우저에 나열된 부품 또는 바디의 왼쪽에 있는 가시성 아이콘을 클릭하면(보이지 않도록 설정) 해당 부품 또는 바디를 구성하는 모든 요소가 숨겨집니다. 범례 설정 패널 내에서 "가시적인 항목만" 옵션을 선택 취소하여 모든 요소(숨겨진 요소 포함)를 기준으로 최소값과 최대값을 유지할 수 있습니다.

결과를 볼 때는 항상 모형의 변형되지 않은 와이어프레임을 보게 됩니다. 이 와이어프레임은 구조물의 동작을 명확히 표시하는 데 도움이 됩니다. 또한 결과를 애니메이션하여 초기 형상에서 하중 상태의 최종 쉐이프로 서서히 변형되는 모형을 볼 수 있습니다.

결과 뷰가 활성 상태인 동안에는 결과 윤곽선 플롯 및 애니메이션이 포함된 시뮬레이션 보고서를 작성할 수 있습니다. 결과 유형을 변형 등으로 변경하는 경우 선택 사항이 유지됩니다. 다음에 결과 뷰를 활성화하면 변형 결과가 다시 표시됩니다.
