DWG-xref's in de viewer bijwerken

Wanneer een AutoCAD-gebruiker een DWG-hostontwerpbestand op zijn lokale schijf opent, ziet deze altijd de nieuwste xref-inhoud.

Wanneer een deelnemer een DWG-hostbestand opent via de module Document Management in BIM 360, ziet deze aanvankelijk alleen de xref-inhoud in de viewer die was opgeslagen op het moment dat het hostbestand werd geüpload. Wanneer xref's worden bewerkt en opgeslagen (bijvoorbeeld door deze bewerkte xref's via Desktop Connector op BIM 360 te zetten), worden er nieuwe versies van de xref-bestanden gemaakt die niet automatisch worden bijgewerkt naar het DWG-hostbestand. Dit is het gevolg van de Document Management-module die gebruikmaakt van versiebeheer om te voorkomen dat een oudere versie van een DWG-hostontwerpbestand zijn referentietekeningen verkeerd bijwerkt naar een nieuwe versie van xref-bestanden.

Deelnemers worden in de viewer op de hoogte gesteld wanneer ze een DWG-hostontwerpbestand openen dat verouderde xref's bevat. Deelnemers met de machtiging Bewerken en hoger kunnen het hostbestand in de viewer eenvoudig bijwerken om een nieuwe versie te maken waarin automatisch de nieuwste xref-versies worden weergegeven.

Vereisten voor DWG-xref's bijwerken

De volgende vereisten zijn vereist, zodat deelnemers met de machtiging Bewerken het DWG-hostontwerpbestand kunnen bijwerken:

• Het DWG-hostbestand en de verwijzingen moeten aanvankelijk worden geüpload met Desktop Connector. Dit is vereist om de xref-relaties op te bouwen die niet kunnen worden aangemaakt wanneer bestanden worden geüpload naar de Document Management-module in BIM 360.

• De xref's moeten hun relatie met het DWG-hostontwerpbestand behouden. Dit betekent dat geen van de ontwerphostbestanden of xref's een andere naam heeft gekregen of is verplaatst binnen de Document Management-module in BIM 360, omdat deze bewerkingen de externe referentierelaties zullen verbreken totdat de desktoptoepassing de juiste referentiegrafiek bijwerkt.

DWG-xref's bijwerken

1. Klik op de module Document Management.

2. Klik op uw DWG-bestand om het in de viewer te openen.

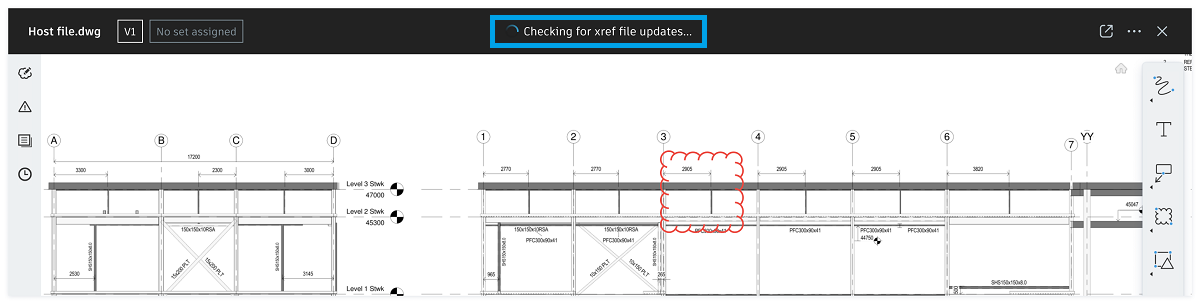

   Er wordt een controle uitgevoerd om te zien of uw xref-bestanden de nieuwste versies zijn.

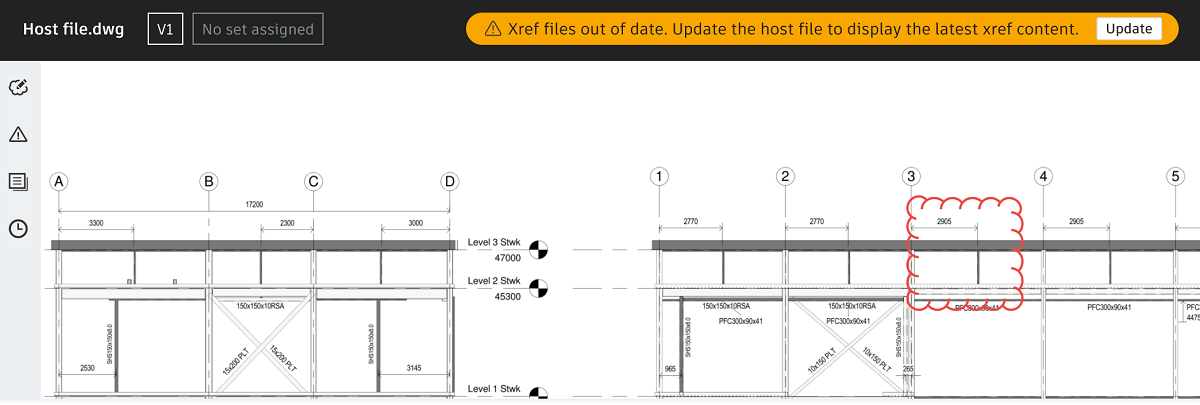

   Er wordt een banner weergegeven als uw xref-bestanden niet bijgewerkt zijn.



3. Klik op Bijwerken om het hostbestand bij te werken naar een nieuwe versie met de nieuwste xref-bestandsversies.

   Opmerking: Als u niet over de machtiging Bewerken of hoger beschikt, of als het bestand is vergrendeld, is de knop Bijwerken uitgeschakeld.

4. Klik in het bevestigingsbericht op Bijwerken.

   Er kan tijdens de update een fout optreden om een van de volgende redenen:

   • Het hostbestand is niet de nieuwste versie: het hostbestand is mogelijk door een andere deelnemer bijgewerkt terwijl u het bestand bekeek.
   • U hebt niet langer de machtiging Bewerken of hoger om het hostbestand bij te werken.
   • Het hostbestand of de bovenliggende map is verwijderd terwijl u in de viewer zat.

   Als er geen fout voorkomt, start de bestandsupdate met de verwerking.

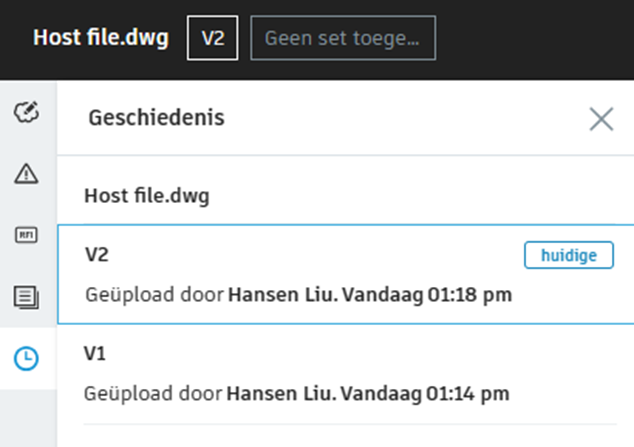

   De pagina wordt na voltooiing vernieuwd. Klik op de kiezer linksboven om het bijgewerkte versienummer van het hostbestand weer te geven. Dit nummer wordt aangeduid als de HUIDIGE versie.

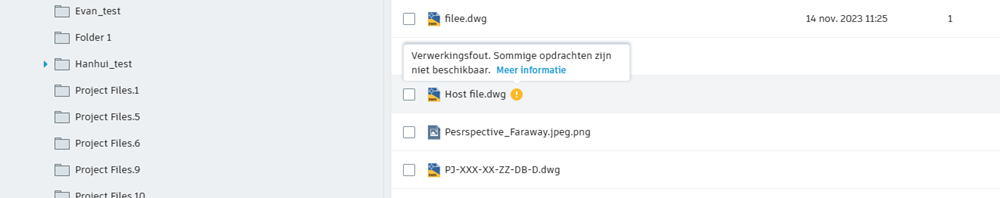

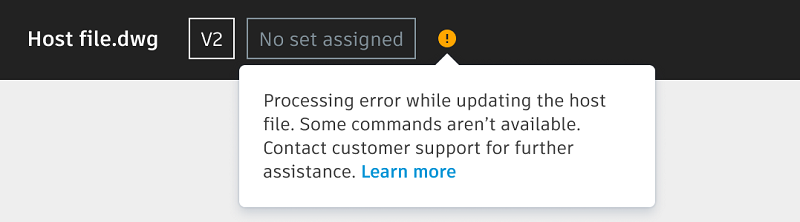

   Als er een verwerkingsfout voorkomt, zal het bestand bijwerken naar een nieuwe versie. Het volgende pictogram en bericht worden weergegeven in de viewer en in de documentlijst.
