Warstwy
Organizowanie rysunku przez przypisywanie obiektów do warstw.
Gdy rysunek staje się wizualnie złożony, możesz ukryć obiekty, które aktualnie nie muszą być widoczne.

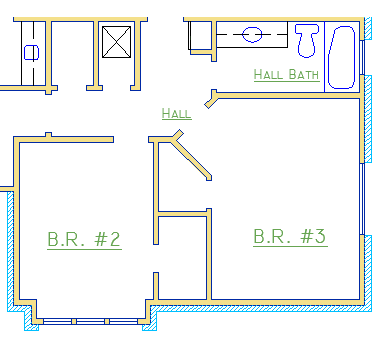

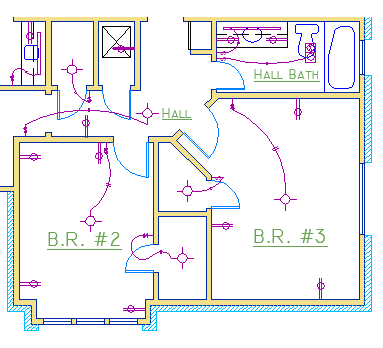

Na poniższym rysunku drzwi i przewody elektryczne zostały tymczasowo ukryte przez wyłączenie ich warstw.

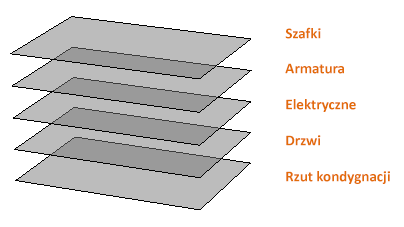

Taki poziom kontroli możesz uzyskać, umieszczając obiekty na rysunku w warstwach, które są powiązane z określoną funkcją lub przeznaczeniem. Warstwy można porównać do przezroczystych plastikowych arkuszy:
Wykorzystując warstwy, możesz:
- Kojarzyć obiekty według funkcji lub położenia
- Wyświetlać lub ukrywać wszystkie powiązane obiekty w jednej operacji
- Wymuszać określony rodzaj linii, kolor i inne standardowe właściwości dla każdej warstwy
Elementy sterujące warstwami
Kliknij kartę Warstwy w lewym panelu.

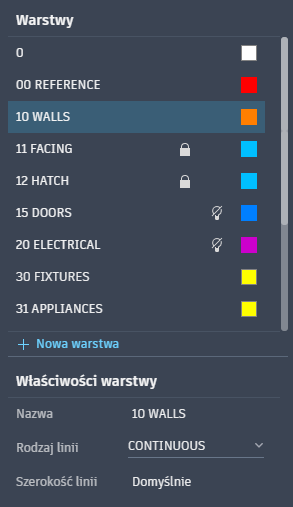

Oto, co Menedżer właściwości warstw wyświetla na tym rysunku.
Wyróżniona warstwa 10 ŚCIANY jest warstwą bieżącą. Automatycznie umieszczane są na niej wszystkie nowe obiekty.
Wyświetlanie i ukrywanie warstw Na powyższej ilustracji zwróć uwagę na ikony żarówek znajdujące się obok dwóch warstw. Warstwy te zostały wyłączone, aby ukryć drzwi i przewody elektryczne w rzucie kondygnacji. Aby wyświetlić lub ukryć warstwy, kliknij ikonę żarówki.
Blokowanie warstw Zwróć również uwagę na ikonę blokady obok dwóch warstw. Obiekty na zablokowanych warstwach nie mogą być modyfikowane na rysunku, dopóki nie zostaną odblokowane.
Praktyczne zalecenia
- W przypadku złożonych rysunków można rozważyć zastosowanie standardu nazewnictwa warstw. W tym przykładzie przed nazwą każdej warstwy jest stosowany dwucyfrowy numer, który pomaga w sortowaniu i organizacji.
- Warstwa 0 jest domyślną warstwą, która istnieje we wszystkich rysunkach i ma pewne szczególne właściwości. Zamiast korzystać z tej warstwy najlepiej utworzyć własne warstwy o informujących nazwach.
- Utwórz warstwę dla geometrii konstrukcji, geometrii odniesienia oraz uwag, które znajdują się poza obszarem prezentacji i zwykle nie są wyświetlane ani drukowane.
- Od czasu do czasu należy upewnić się, że tworzone obiekty znajdą na właściwej warstwie. Łatwo jest o tym zapomnieć, ale także łatwo jest to ustawić. Aby przesunąć obiekty na inną warstwę, można to zrobić na karcie Właściwości, która została szczegółowo opisana w temacie Właściwości.
Zarządzanie standardami
Ważne jest ustalenie standardu warstw i dostosowanie się do niego w całej firmie. Dzięki standardowi warstw struktura rysunku będzie bardziej logiczna, spójna, zgodna i możliwa do zachowania w czasie we wszystkich działach. Standardy warstw są niezbędne w projektach zespołowych.
Podsumowanie
Warstwy organizują rysunek, umożliwiając tymczasowe wyłączanie wyświetlania niepotrzebnych danych graficznych. Do każdej warstwy można także przypisać właściwości domyślne, takie jak kolor i rodzaj linii.
