Wykrywanie kolizji

Po dodaniu obsługiwanych typów plików do obszaru koordynacji są one automatycznie analizowane pod kątem przecinającej się geometrii w modelach. Jest to nazywane wykrywaniem kolizji i jest wyświetlane na kilka sposobów:

Karta Modele: w kolumnie kolizji w tabeli modeli wyświetlana jest całkowita liczba grup kolizji dla każdego modelu.
Karta Kolizje: siatka kolizji zawiera całkowitą liczbę grup kolizji dla każdego modelu, a także całkowitą liczbę grup kolizji dla pary modeli.
Przeglądarka.

Kolumna kolizji i siatka kolizji zapewniają wysoki poziom przeglądu problematycznych obszarów, a następnie umożliwiają bardziej szczegółową weryfikację tych kolizji za pomocą narzędzi do filtrowania dynamicznego.

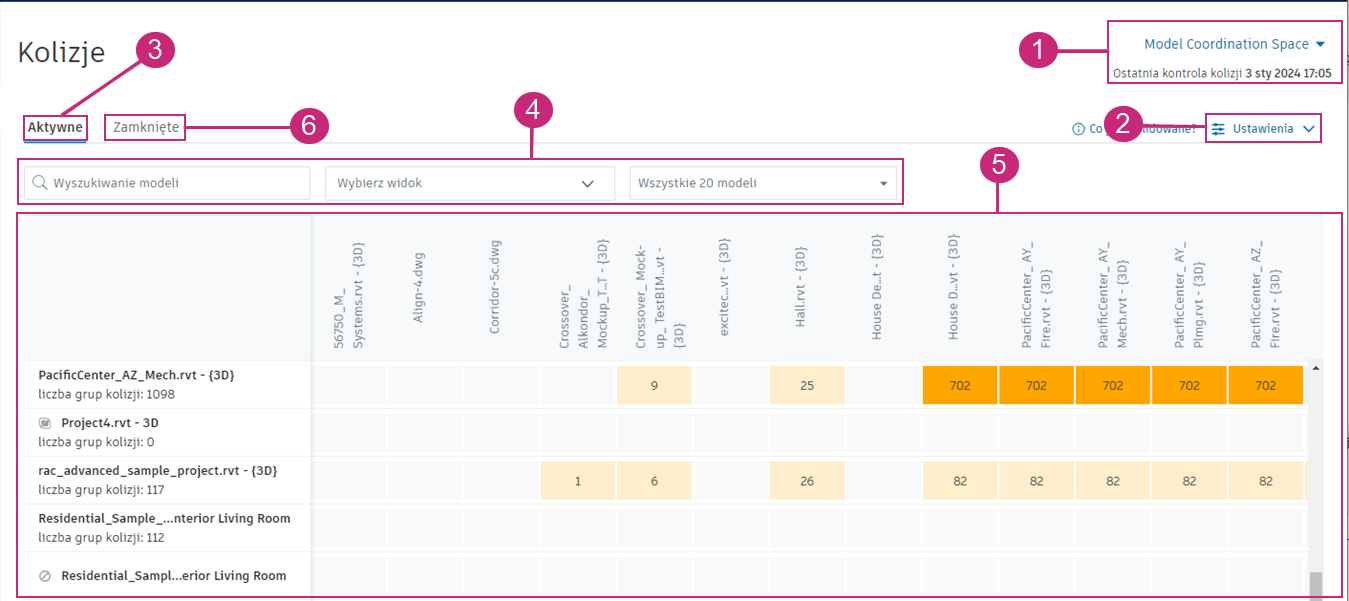

Poniższy rysunek przedstawia główne obszary na karcie Kolizje:

1. Obszar koordynacji

Kliknij listę rozwijaną obszaru koordynacji, aby wybrać żądany obszar koordynacji.

Uwaga: Administratorzy projektu mogą kliknąć opcję Zarządzaj obszarami koordynacji na liście rozwijanej, aby przenieść je do modułu Administrator projektu, w którym mogą tworzyć, aktywować i dezaktywować obszary koordynacji.

2. Ustawienia kolizji

Użyj ustawień kolizji, aby zmniejszyć liczbę niepożądanych kolizji i zwiększyć wydajność.

Można włączać i wyłączać określone modele w przypadku kolizji i wykluczać lub włączać obiekty modelu do kolizji.

Uwaga: Modele wyłączone w przypadku kolizji pokazują ikonę

w siatce kolizji bez danych kolizji. Ikona i brak kolizji są również wyświetlane w innych obszarach koordynacji modelu, w tym w tabeli modeli na karcie Modele.

3. Aktywna karta

Domyślnie karta Kolizje jest otwierana na karcie Aktywne. Na karcie Aktywne są wyświetlane wszystkie kolizje dla modeli w obszarze koordynacji, które nie zostały sklasyfikowane jako Brak problemu lub nie ma problemu z nimi utworzonego. Zobacz temat Klasyfikowanie i zarządzanie problemami, aby uzyskać więcej informacji na temat kolizji sklasyfikowanych.

4. Wyszukiwanie i filtrowanie

Użyj pola wyszukiwania, aby filtrować siatkę kolizji w celu wyświetlenia określonych modeli. Można na przykład wyszukać wszystkie modele o określonym poziomie w nazwie.

Użyj listy rozwijanej Wybierz widok, aby filtrować siatkę kolizji według widoku. Siatka kolizji będzie zawierać tylko modele zawarte w tym widoku, a w przypadku widoków filtrowanych — określone obiekty w widoku.

Użyj listy rozwijanej modelu, aby ręcznie wybrać poszczególne modele, które mają być wyświetlane w siatce kolizji.

Porada: Jeśli filtrujesz do określonego widoku, a następnie za pomocą pola wyszukiwania, zostanie wyszukiwane tylko w tym widoku.

5. Siatka kolizji

Siatka kolizji wyświetla wszystkie modele w obszarze koordynacji. Wszystkie modele są wyświetlane w kolumnie pionowej (modele podstawowe) i ponownie w kolumnie poziomej. Można wyświetlić całkowitą liczbę grup kolizji dla:

Model podstawowy względem wszystkich innych modeli.
Model podstawowy względem innego modelu przecinającego się w siatce.

Zobacz temat pomocy Wyświetlanie siatki kolizji, aby uzyskać szczegółowe informacje na temat wyświetlania i używania siatki kolizji.

6. Karta Zamknięte

Na karcie Zamknięte są wyświetlane wszystkie kolizje sklasyfikowane jako Nie problem, ponieważ zostały zidentyfikowane jako niewymagające już uwagi.
