W Fusion współdzielone numery części umożliwiają zarządzanie wieloma wariantami modelu w ramach jednego, współdzielonego numeru części. Upraszcza to procesy biznesowe i zarządzanie danymi. Korzystając z tego pojedynczego numeru części, można śledzić jedno zestawienie komponentów (BOM) i wszystkie właściwości skojarzone z modelami.

Jakie problemy rozwiązują wspólne numery części?

Zwykle wiele modeli tego samego rzeczywistego komponentu prowadzi do utworzenia wielu zestawień komponentów, z których każde jest skojarzone z innymi właściwościami i nazwami plików. Może to powodować problemy, takie jak:

• Błędy w systemach spowodowane użyciem niewłaściwego zestawienia komponentów.
• Zamieszanie, gdy różni członkowie zespołu uzyskują dostęp do różnych zestawień komponentów.
• Dla Fusion Manage Extension użytkowników zbędne elementy prowadzą do nieefektywności i zwiększonej liczby błędów.

Przykład

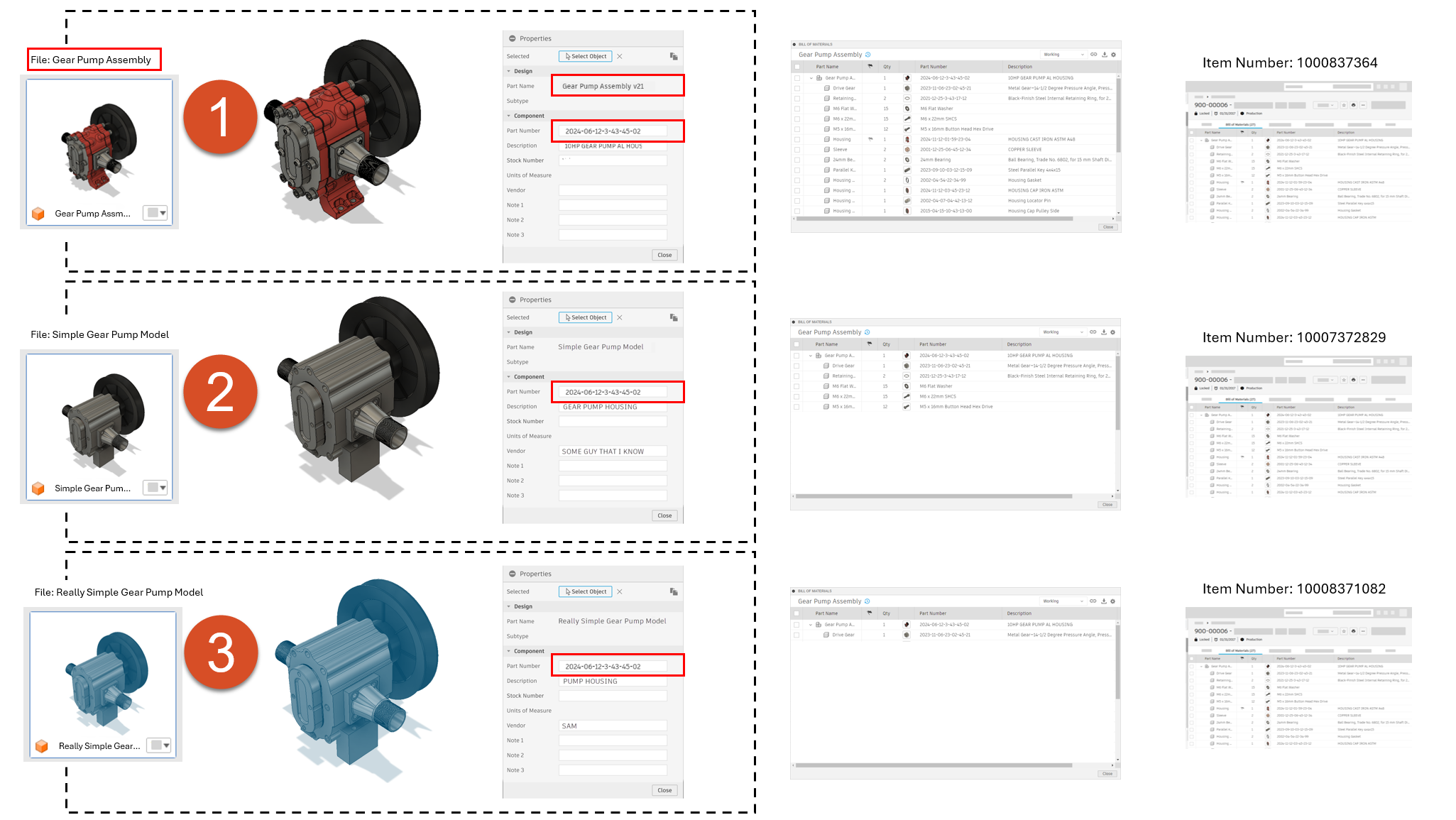

Rozważmy komponent taki jak pompa. Z różnych powodów może zostać utworzonych wiele modeli tej pompy.

1. Duży model wymagający więcej pamięci do konserwacji
2. Usunięto zastrzeżone informacje, dzięki czemu model można udostępnić wszystkim użytkownikom.
3. Uproszczony model dla określonych zespołów.

Ta wielość modeli skutkuje powstaniem osobnych plików i zestawień komponentów. Może to utrudnić późniejsze uzgodnienie danych, co może prowadzić do kosztownych błędów, takich jak nieprawidłowy wariant modelu używany do zaopatrzenia lub produkcji itp.

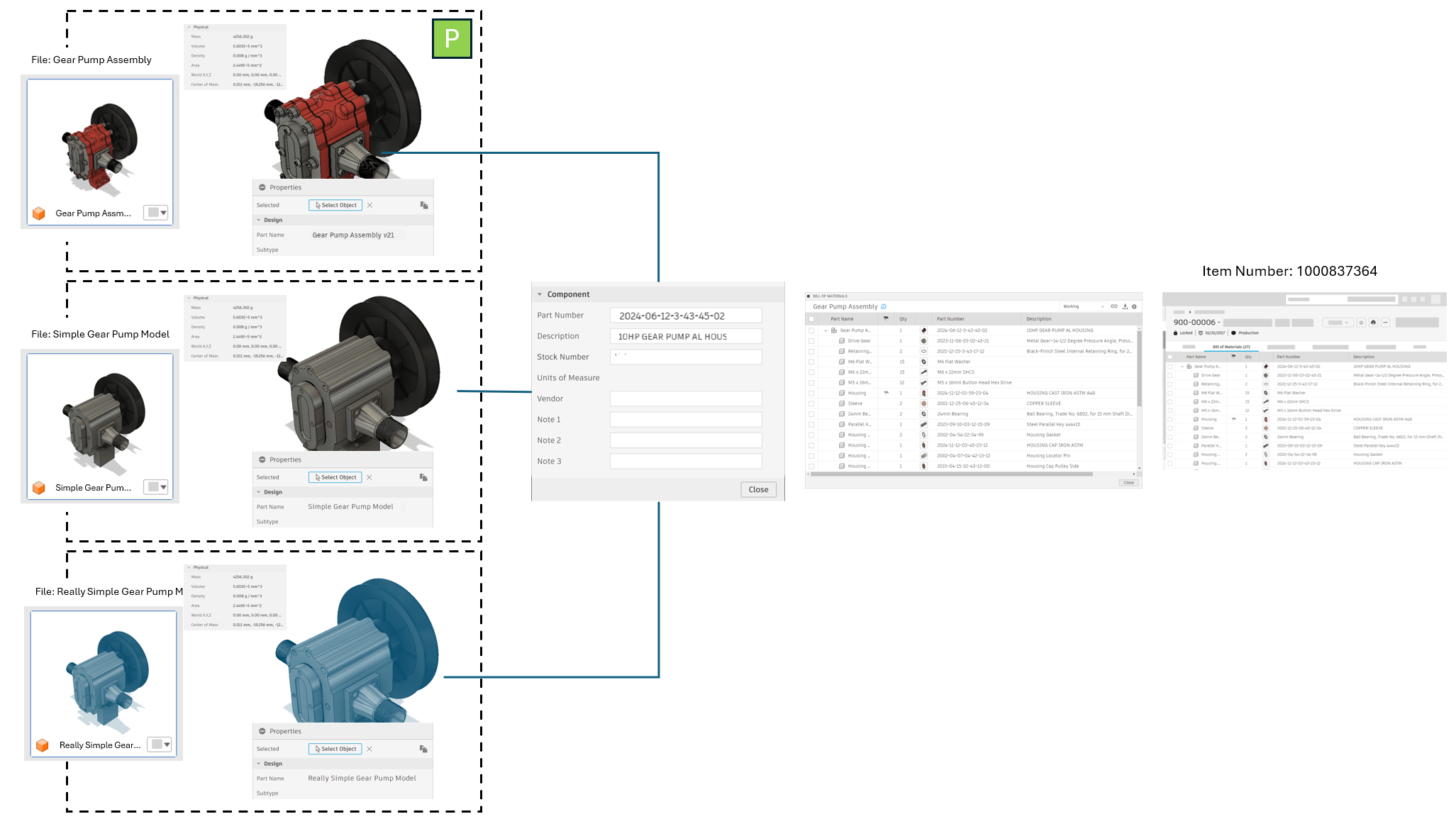

Ujednolicony numer części i właściwości

Współdzielone numery części rozwiązują te problemy przez skojarzenie jednego numeru części ze wszystkimi powiązanymi modelami i ich właściwościami.

Kluczowe punkty obejmują:

• Jeden numer części jest właścicielem wszystkich właściwości.
• Modele są skojarzone z tym numerem części z zachowaniem spójności.
• Właściwości specyficzne dla każdego modelu obejmują nazwę modelu (współużytkowaną z nazwą pliku) i właściwości fizyczne, takie jak masa i objętość uzyskane z modelu.

Jeśli wersja lub zmiana są rejestrowane dla modelu ze współdzielonym numerem części, jest ona rejestrowana dla wszystkich modeli z tym współdzielonym numerem części.

Główny model koncepcyjny

Aby upewnić się, że w zestawieniu komponentów są wyświetlane prawidłowe komponenty, współdzielone numery części zawierają koncepcję modelu głównego. Należy określić jeden wariant modelu jako główny. Pozostałe warianty stają się modelami drugorzędnymi. W każdej chwili można przełączyć wariant, który jest główny. Model podstawowy określa, który zestaw komponentów jest tym, który powinien być wyświetlany w zestawieniu komponentów.

Numer pojedynczej części, do którego należą wszystkie te właściwości, należy również do zestawienia komponentów. Zestawienie komponentów jest skojarzone z numerem części, a nie bezpośrednio z modelem. Otrzymujesz jeden numer części, jeden zestaw właściwości i jedno zestawienie komponentów. Jeśli pracujesz w zespole i wstawisz tę pompę, zawsze będzie widoczne to samo zestawienie komponentów i jej właściwości, niezależnie od używanego wariantu modelu.

Scentralizowane zarządzanie zestawieniami komponentów

Ponieważ zestawienie komponentów jest skojarzone z numerem części, a nie z poszczególnymi modelami, daje to:

• Pojedynczy numer części z jednolitym zestawem właściwości.
• Pojedyncze zestawienie komponentów dla numeru części.
• Pojedynczy numer elementu dla Fusion Manage Extension, co zmniejsza nadmiarowość i liczbę błędów.

Konsystencja

Projektanci i producenci mogą tworzyć różne modele do różnych celów, zachowując jedno źródło rzetelnych informacji o częściach. Gwarantuje to, że niezależnie od wersji modelu używanej w zespole, pobierane właściwości i informacje zestawienia komponentów są spójne i dokładne.
