Precisão
Assegure a precisão necessária para os modelos.
Há diversos recursos de precisão disponíveis, os mais comuns são o rastreamento polar, os snaps a objeto e a entrada dinâmica.
- Rastreamento polar. Faça snap ao ângulo predefinido mais próximo e especifique uma distância ao longo deste ângulo.
- Snaps a objeto. Efetue snap a localizações precisas em objetos existentes, como a extremidade de uma polilinha, o meio de uma linha ou o centro de um círculo.
Rastreamento polar
Quando você precisar especificar um ponto, por exemplo, ao criar uma linha, use o rastreamento polar para guiar o movimento do cursor em certas direções.

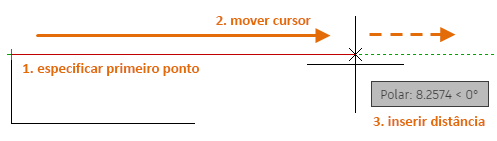

Por exemplo, depois que você especificar o primeiro ponto da linha abaixo, mova o cursor para a direita e, em seguida, insira uma distância na linha de comando para especificar um determinado comprimento horizontal para a linha.
Por padrão, o rastreamento polar está ativado e guia o cursor na direção horizontal ou vertical (0 ou 90 graus).
Snaps a objeto

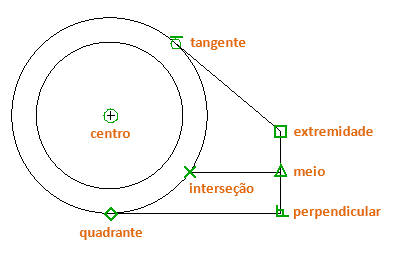

Com grande margem em relação a outras opções, a principal forma de especificar localizações precisas em objetos é usar snaps ao objeto. Na ilustração a seguir, diferentes tipos de snaps ao objeto são representados por marcadores.

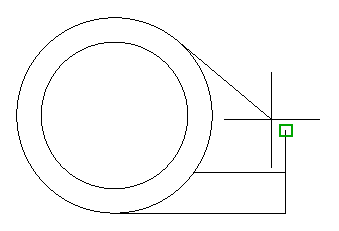

Os snaps ao objeto ficam disponíveis durante a execução de um comando sempre que o AutoCAD solicitar que você especifique um ponto. Por exemplo, se você começar uma nova linha e mover o cursor para perto da extremidade de uma linha existente, o cursor fará automaticamente snap a ela.
Definir snaps ao objeto

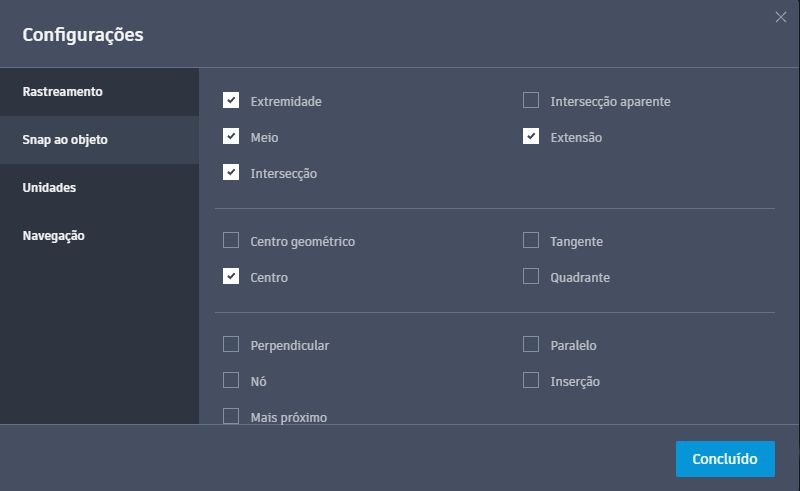

Insira o comando OSNAP para abrir a caixa de diálogo Configurações para definir os snaps ao objeto padrão, que também são denominados snaps a objeto “em execução”. Por exemplo, talvez você ache útil ativar por padrão o recurso Snap ao objeto do meio.
Recomendações
- Certifique-se de aumentar o zoom o suficiente para evitar erros. Em um modelo densamente preenchido, efetuar o snap ao objeto errado ou ao ponto errado em um objeto pode ocorrer com frequência.
- Se solicitado, você pode especificar um snap a objeto único que substitui todas as outras configurações de snap a objeto. Clique com o botão direito do mouse na área de desenho e selecione Substituições de snap no menu e, em seguida, selecione o ponto OSNAP que deseja usar.
Rastrear snap ao objeto

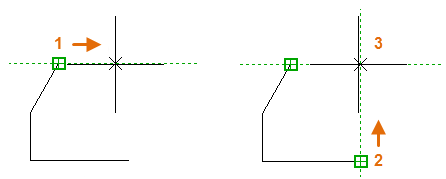

Durante um comando, é possível alinhar pontos na horizontal e na vertical a partir de localizações de snap ao objeto. Na ilustração a seguir, primeiro se passa o cursor sobre a extremidade 1 e depois sobre a extremidade 2. Ao mover o cursor perto da localização 3, o cursor trava na localização horizontal e a vertical é exibida.
