Camadas
Organize seu desenho ao atribuir objetos em camadas.
Quando um desenho se torna visualmente complexo, é possível ocultar os objetos que você não precisa ver no momento.

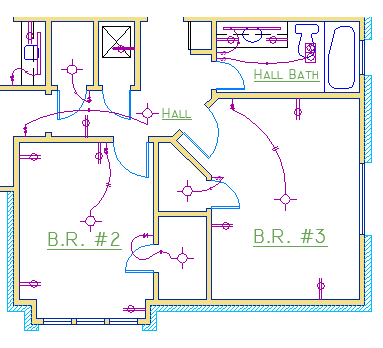

No desenho abaixo, as portas e a fiação elétrica foram temporariamente ocultadas desativando suas camadas.
Você obtém esse nível de controle organizando os objetos do desenho em camadas associadas a uma determinada função ou propósito. Pode ser útil considerar as camadas como se fossem folhas de plástico transparente:
Com as camadas, é possível:
- Associar objetos por sua função ou localização
- Exibir ou ocultar todos os objetos relacionados em uma única operação
- Aplicar o tipo de linha, a cor e outros padrões de propriedade para cada camada
Controles de camada
Clique na guia Camadas no painel esquerdo.

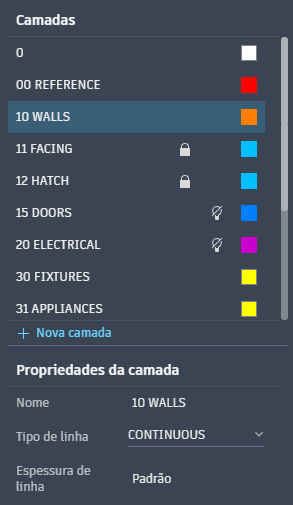

Veja o que o Gerenciador de propriedades de camada exibe no desenho.
A camada realçada 10 PAREDES é a camada atual. Todos os novos objetos são inseridos automaticamente na camada.
Ativar e desativar camadas Na imagem acima, observe os ícones de lâmpada ao lado de duas das camadas. Essas camadas foram desativadas para ocultar as portas e a fiação elétrica na planta de piso. Ative e desative as camadas clicando na lâmpada.
Bloquear camadas Observe também o ícone de cadeado ao lado de duas das camadas. Não é possível modificar os objetos em camadas bloqueadas no desenho até que sejam desbloqueados.
Recomendações práticas
- Para desenhos complexos, você deve considerar um padrão de nome de camada. Nesse exemplo, um número de dois dígitos é usado na frente de cada nome de camada para ajudar na classificação e na organização.
- A Camada 0 é a camada padrão que existe em todos os desenhos e tem algumas propriedades especiais. Em vez de utilizar esta camada, é melhor criar suas próprias camadas com nomes significativos.
- Crie uma camada para geometria de construção, geometria de referência e observações que geralmente você não precisa visualizar ou imprimir.
- Ocasionalmente, verifique para assegurar que os objetos criados estão na camada correta. É fácil esquecer de fazer isso, mas também é fácil fazer. Se você desejar mover objetos para uma camada diferente, será possível fazê-lo na guia Propriedades, que é abordada em detalhe no tópico Propriedades.
Manter os padrões
É importante estabelecer ou obedecer a um padrão de camada determinado para toda a empresa. Com um padrão de camada, a organização do desenho será mais lógica, consistente, compatível e sustentável ao longo do tempo e entre departamentos. Os padrões de camadas são essenciais para os projetos em equipe.
Resumo
As camadas organizam seu desenho, o que possibilita suprimir temporariamente a exibição de dados gráficos desnecessários. Também é possível atribuir propriedades padrão, como cor e tipo de linha, a cada camada.
