Detecção de conflitos

Quando tipos de arquivo compatíveis são adicionados a um espaço de coordenação, eles são automaticamente analisados para a geometria de interseção nos modelos. Isso é chamado de detecção de interferências e é mostrado de algumas maneiras:

A guia Modelos: a coluna de interferência na tabela de modelos mostra o número total de grupos de interferências para cada modelo.
A guia Interferências: a grade de interferências mostra o número total de grupos de interferências para cada modelo e também o número total de grupos de interferências para um par de modelos.
O visualizador.

A coluna de interferência e a grade de interferência fornecem uma visão geral de alto nível das áreas com problemas. O visualizador permite então uma revisão mais detalhada dessas interferências usando ferramentas de filtragem dinâmica.

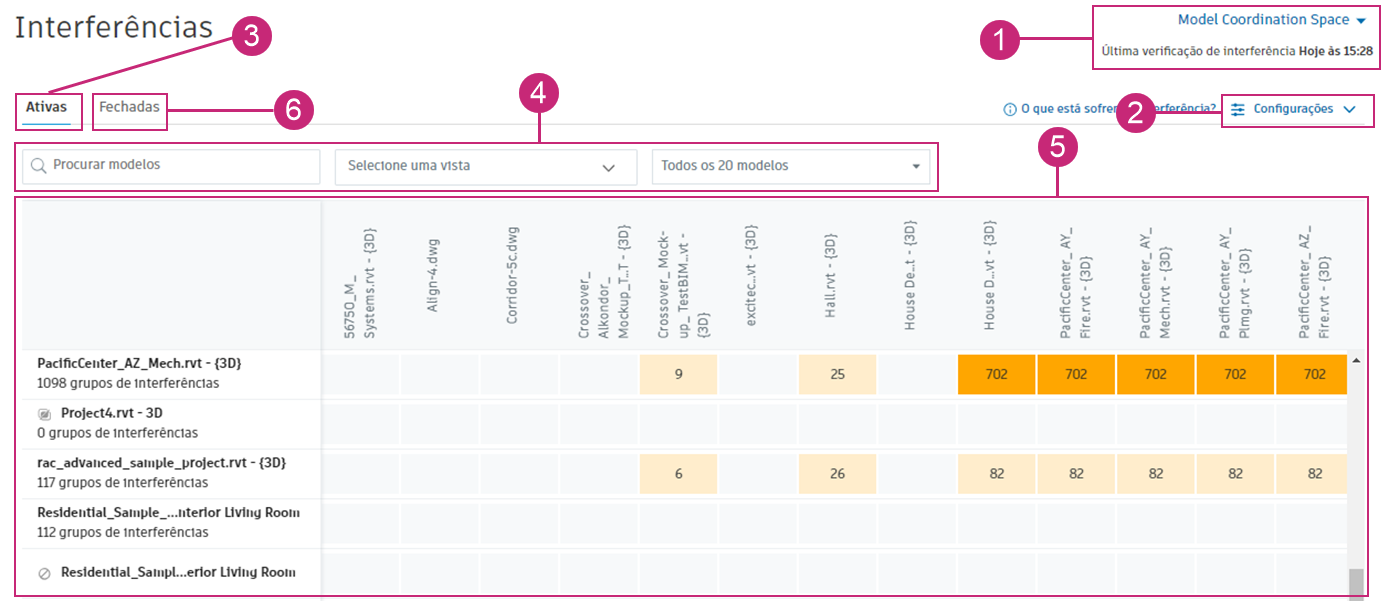

A imagem a seguir detalha as principais áreas na guia Interferências:

1. Espaço de coordenação

Clique no menu suspenso do espaço de coordenação para selecionar o espaço de coordenação desejado.

Observação: Os administradores do projeto pode clicar em Gerenciar espaços de coordenação na lista suspensa para acessar o módulo Project Admin, no qual é possível criar, ativar e desativar espaços de coordenação.

2. Configurações de interferências

Use as configurações de interferência para reduzir o número de interferências indesejadas e aumentar o desempenho de interferências.

É possível ativar ou desativar modelos específicos para interferência e excluir ou incluir objetos de modelo em interferência.

Observação: Os modelos que estão desativados para interferência mostram este ícone

na grade de interferências e nenhum dado de interferência. O ícone, e nenhum dado de interferência, também é exibido em outras áreas do Model Coordination, incluindo a tabela de modelos na guia Modelos.

3. Guia Ativas

Por padrão, a guia Interferências é aberta na guia Ativo. A guia Ativo mostra todas as interferências para modelos no espaço de coordenação que não foram classificados como Não é um problema ou não têm um problema criado com eles. Consulte Classificar e gerenciar problemas para obter mais informações sobre interferências classificadas.

4. Pesquisar e filtrar

Utilize a caixa de pesquisa para filtrar a grade de interferências para mostrar modelos específicos. Por exemplo, você pode procurar todos os modelos com um determinado nível em seu nome.

Utilize o menu suspenso Selecionar uma vista para filtrar a grade de interferências por vista. A grade de interferências somente mostrará os modelos incluídos nessa vista, e para vistas filtradas, refletirá os objetos específicos na vista.

Utilize o menu suspenso do modelo para selecionar manualmente modelos individuais a serem exibidos na grade de interferências.

Dica: Se você filtrar para uma vista específica e, em seguida, usar a caixa de pesquisa, a pesquisa só será realizada na vista filtrada.

5. Grade de interferência

A grade de interferências lista todos os modelos no espaço de coordenação. Todos os modelos são listados na coluna vertical (modelos principais) e novamente na coluna horizontal. É possível visualizar o número total de grupos de interferências para:

Um modelo principal em relação a todos os outros modelos.
Um modelo principal em relação a outro modelo de interseção na grade.

Consulte o tópico de ajuda Visualizar a grade de interferências para obter detalhes completos sobre como visualizar e usar a grade de interferências.

6. Guia Fechadas

A guia Fechadas mostra todas as interferências que são classificadas como Não é um problema, pois foram identificadas como itens que não requerem mais atenção.
