Criar uma junta

Saiba como usar o comando Junta para criar uma junta entre componentes que ainda não estão posicionados em relação uns aos outros em Fusion.

1. Clique em Projeto > sólido > Assemble > ícone de junta .

   A caixa de diálogo Junta é exibida.

2. Na guia Posição, selecione um Modo para Componente 1.

   • Origem ** : selecione um ponto de **Snap para inserir a origem da junta.
   • Entre duas faces : selecione Plano 1 e Plano 2 para centralizar a origem da junta entre elas e, em seguida, selecione um ponto de Snap.
   • Intersecção de duas arestas : selecione Aresta 1 e uma Aresta 2 não paralela para localizar a origem da junta na intersecção estendida.

3. Repita Etapa 2 e Etapa 3 para Componente 2.

   Observação: Componente 1 normalmente se move para o Componente 2, de modo que o Componente 1 não pode ser fixado.

4. Ajuste as configurações do Alinhamento da junta:

   • Ângulo: arraste o manipulador de rotação ou insira um ângulo de revolução exato.
   • Deslocamento X: Arraste a alça do manipulador de movimentação ou insira uma distância exata.
   • Offset Y
   • Deslocamento Z
   • Inverter : clique para inverter o Componente 1 sobre a Origem da junta.

5. Na guia Movimento, selecione a junta Tipo e ajuste suas configurações associadas:

   • *Ícone * : bloqueie os componentes juntos.
   • Ícone Revolute : rotaciona um componente em torno da origem da junta.
     • Rotacionar: Selecione o eixo em torno do qual rotacionar.

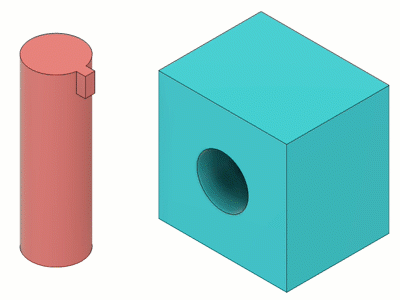

   • Deslizador : desliza um componente ao longo de um único eixo.
     • Deslizar: Selecione o eixo ao longo do qual mover.

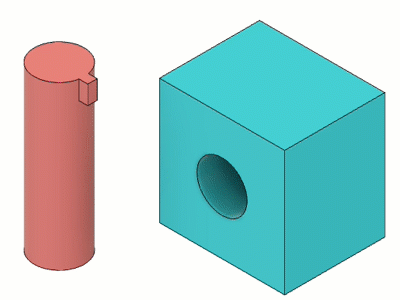

   • Ícone cilíndrico : Rotaciona e desliza um componente em um eixo único.
     • Eixo: selecione o eixo ao redor do qual rotacionar e mover.

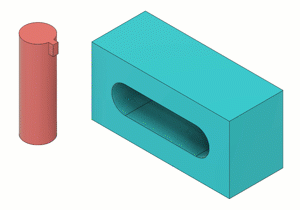

   • Ícone de junta pino-ranhura : Rotaciona e desliza um componente em dois eixos diferentes.
     • Rotacionar: Selecione o eixo em torno do qual rotacionar.
     • Deslizar: Selecione o eixo ao longo do qual mover.

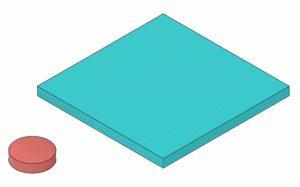

   • Ícone de junta plana : rotaciona um componente em torno de um eixo normal a um plano e desliza-o ao longo de dois eixos paralelos ao plano.
     • Normal: selecione o eixo normal ao plano.
     • Deslizar: Selecione o eixo ao longo do qual mover.

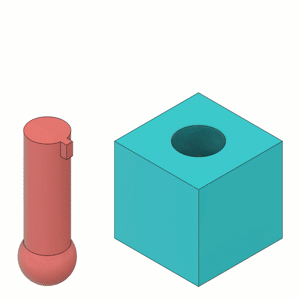

   • Ícone de junta esférica : gira um componente em torno de todos os três eixos em um sistema de suspensão cardã (três rotações aninhadas).
     • Passo: Selecione o eixo lateral.
     • Guinada: Selecione o eixo perpendicular.

6. Na guia Movimento seção Limites de movimento da junta, defina e limite a amplitude de movimento da junta:

   • Movimento: selecione o tipo de movimento para o qual você deseja definir limites. Esta opção está disponível quando você selecionou uma junta com mais de um grau de movimento.
   • Mínimo: especifique o limite mínimo da amplitude de movimento.
   • Máximo: especifique o limite máximo da amplitude de movimento.
   • Descanso: especifique a posição de repouso para os componentes dentro da faixa de movimento.

7. Clique no ícone Iniciar ao lado de Visualizar movimento para visualizar o movimento da junta sem a influência de outras relações de componentes. Clique no ícone Parar para interromper a visualização.

   • Marque Todos os limites para visualizar o movimento com todos os graus de movimento e limites aplicados.

8. Clique em OK.

A junta é exibida na tela.

Nota: Para animar uma junta, localize-a na pasta Juntas no navegador, clique com o botão direito do mouse e clique em Animar junta para animar a junta sem a influência de outras relações de componentes. Clique em Animar relações de junta para animar a junta com todas as relações de componentes aplicadas.

*Ícone *	Ícone de união revoluir
Ícone cilíndrico	Ícone de junta deslizante
Ícone de junta pino-ranhura	Ícone de junta esférica
Ícone de junta plana

Dicas

• Use ícone Pino para fixar um componente e manter a montagem no local ao criar uma junta.

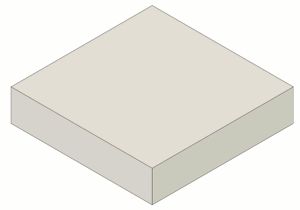

• Para encaixar em pontos de uma face, coloque o ponteiro sobre uma face e mantenha pressionada a tecla Ctrl (Windows) ou Command (MacOS).

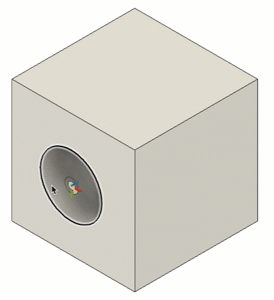

• Para selecionar pontos ao longo do eixo de um furo que estão obscurecidos por outros recursos, mantenha pressionada a tecla Ctrl (Windows) ou Command (MacOS) e clique em um ponto de snap.



• Quando você cria uma junta, se o primeiro componente selecionado for fixado ao pai, ele será automaticamente desaterrado do pai. O segundo componente que você seleciona mantém seu status de fixo ao pai.
