Origens de juntas

Uma Origem da junta define a geometria que será utilizada para relacionar dois ou mais componentes com juntas em Fusion.

• O comando Junta cria origens de juntas no contexto de uma junta específica.
• O comando Origem da junta cria origens de juntas independentes para facilitar as localizações de juntas mais complexas.

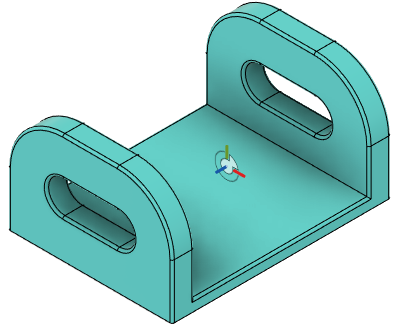

Quando você cria uma junta, um ícone representa a Origem da junta . É uma representação visual que ajuda a entender como uma junta é montada.

Ao criar uma junta, é possível inserir uma origem de junta em cada componente ao efetuar o snap à geometria de construção ou componente.

É possível considerar cada origem da junta como um sistema de coordenadas, onde a face plana do ícone Origem da junta representa o Plano XY.

• O eixo vermelho representa o Eixo X na direção positiva.

• O eixo verde representa o Eixo Y na direção positiva.



• O lado branco do ícone Origem da junta representa o Eixo Z na direção positiva.



• O lado laranja do ícone Origem da junta representa o Eixo Z na direção negativa.



Modo

É possível escolher entre três modos de origem de junta:

Modo de origem da junta	Descrição
Simples	Cria uma origem de junta em uma face, aresta ou ponto para alinhar os componentes.
Entre duas faces	Cria uma origem de junta para centralizar um componente entre duas faces.
Interseção de duas arestas	Cria uma origem de junta para alinhar os componentes na interseção estendida de duas arestas.

Visibilidade

Na barra de Navegação na parte inferior da tela, clique em Configurações de exibição > Visibilidade do objeto > Origens das juntas para alternar a visibilidade das origens das juntas no projeto ativo.

Clique em Configurações de exibição > Visibilidade do objeto > Eixos de origem da junta para alternar a visibilidade apenas dos eixos nas origens da junta no projeto ativo.
