Vistas projetadas
No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Vista projetada para criar vistas adicionais de um projeto, relativas a uma vista principal.
Uma vista projetada é uma vista ortogonal que é gerada a partir da vista base, de outra vista projetada ou de uma vista de corte na folha atual.
Orientação

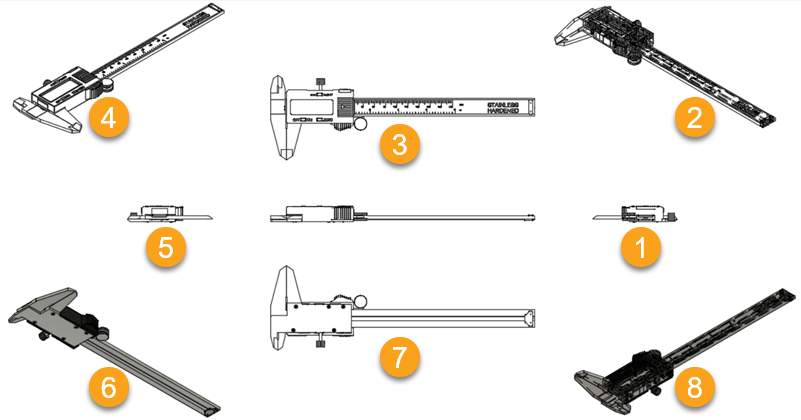

É possível criar vistas projetadas em 8 orientações, relativas à vista principal. A orientação é determinada pela direção na qual você arrasta o cursor ao criar a vista projetada.
| Orientação | Direção de arraste | |
|---|---|---|
| 1 | Direita | Direita (0 graus) |
| 2 | Isométrico NE | Superior direito (45 graus) |
| 3 | Topo | Acima (90 graus) |
| 4 | Isométrico NO | Superior esquerdo (135 graus) |
| 5 | Esquerda | Esquerda (180 graus) |
| 6 | SW Isometric | Esquerda inferior (225 graus) |
| 7 | Base | Abaixo (270 graus) |
| 8 | SE Isometric | Inferior direito (315 graus) |
Propriedades
Uma vista projetada mantém um relacionamento principal/secundário com a vista a partir da qual foi gerada. Uma vista projetada herda as propriedades da vista base por padrão.
Se você alterar as propriedades da vista base, as propriedades da vista projetada também serão alteradas. No entanto, se você substituir uma propriedade de uma vista projetada e, em seguida, alterar essa propriedade na vista base, a propriedade não será atualizada na vista projetada.
